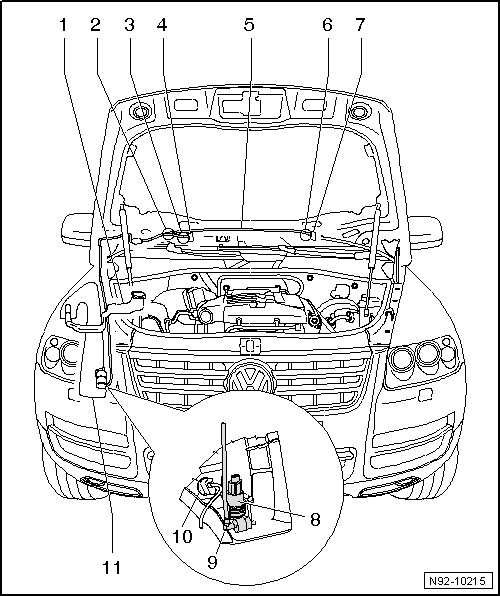

Windshield Washer System Overview
WARNING: This page is about a different car, the 2007 Volkswagen Touareg, 2006 Volkswagen Touareg, 2005 Volkswagen Touareg, and 2004 Volkswagen Touareg. However, it is still accessible from the selected car via links, so may be relevant.
- Windshield Washer System Reservoir Filler Tube
- Filler Tube, removing and installing, refer to WINDSHIELD AND HEADLAMP WASHER FLUID RESERVOIR FILLER NECK .
- Y-Connection
- Divides washer fluid line to washer nozzles of front windshield washer system.
- Angle Coupling
- Connection to right washer nozzle.
- Washer hose couplings, overview, refer to WASHER FLUID LINE HOSE CONNECTIONS .
- Right Washer Nozzle
- Depending on equipment, with Right Washer Nozzle Heater -Z21-.
- Only height adjustable. Refer to WINDSHIELD WASHER SYSTEM SPRAY NOZZLES, ADJUSTING .
- Removing and installing, refer to SPRAY NOZZLES FOR WINDSHIELD WASHER SYSTEM .
- Hose
- Hose repair, refer to HOSES, REPAIRING .
- Angle Coupling
- Connection to left washer nozzle.
- Washer hose couplings, overview, refer to WASHER FLUID LINE HOSE CONNECTIONS .
- Left Washer Nozzle
- Depending on equipment, with Left Washer Nozzle Heater -Z20-.
- Only height adjustable. Refer to WINDSHIELD WASHER SYSTEM SPRAY NOZZLES, ADJUSTING .
- Removing and installing, refer to SPRAY NOZZLES FOR WINDSHIELD WASHER SYSTEM .
- Windshield and Rear Window Washer Pump -V59-
- Removing and installing, refer to WINDSHIELD AND REAR WINDOW WASHER PUMP -V59- .
- Checking, refer to VEHICLE ELECTRICAL SYSTEM -J519-, OUTPUT DIAGNOSTIC TEST MODE .
- Angle Coupling
- Connection to front and rear window washer pumps.
- Washer hose couplings, overview, refer to WASHER FLUID LINE HOSE CONNECTIONS .
- Windshield Washer Fluid Level Sensor -G33-
- Removing and installing, refer to WINDSHIELD WASHER FLUID LEVEL SENSOR -G33- .
- Washer Fluid Reservoir
- Removing and installing, refer to WINDSHIELD AND HEADLAMP WASHER FLUID RESERVOIR .
