Differential, disassembling and assembling
NOTE:
- Heat tapered roller bearing inner race to 100°C (212°F) before pressing on.
- Heat adjusting ring for tapered roller bearing to 100°C (212°F) before pressing in tapered roller bearing outer race.

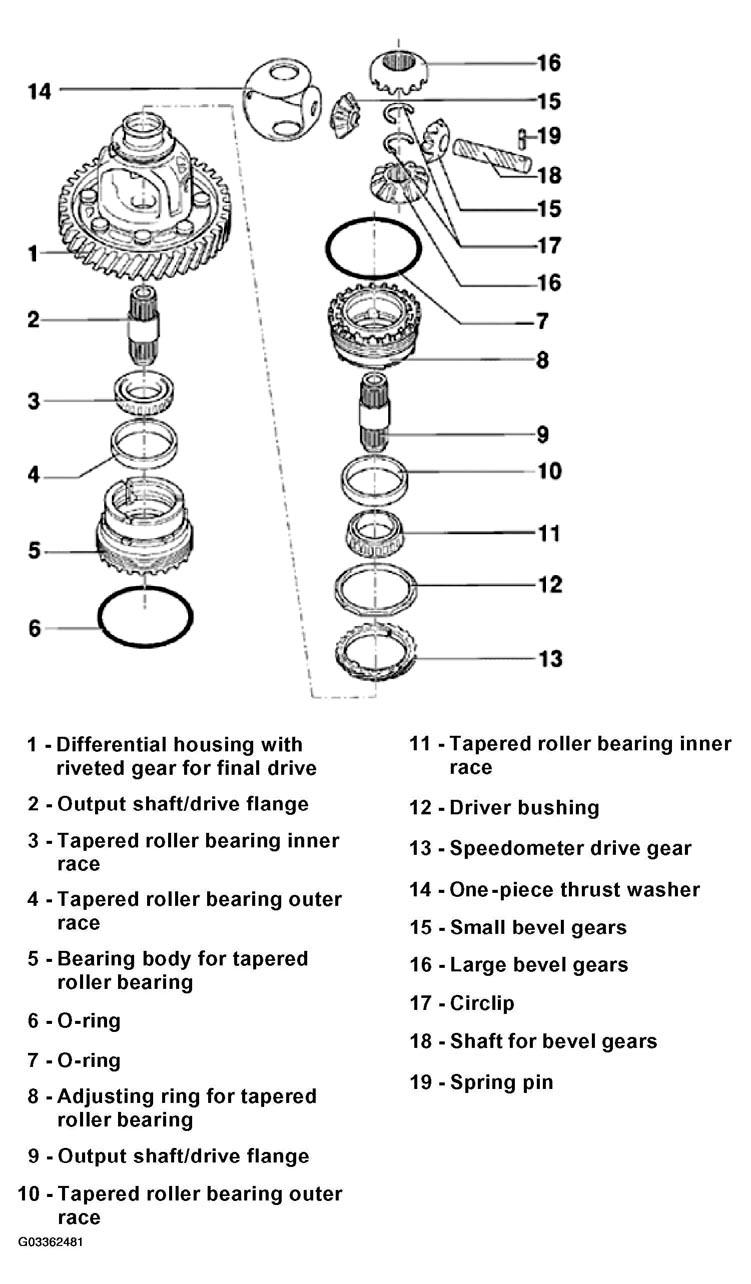

The following list pertains to Fig 1.
- Differential housing with riveted gear for final drive
- Final drive gear is riveted onto differential housing and then machined
- If differential or final drive gear is damaged, replace differential housing together with riveted final drive gear
- Number of teeth on final drive gear, see TRANSMISSION LAYOUT
- Output shaft/drive flange
- Removing and installing, see DIFFERENTIAL, REMOVING AND INSTALLING
- Tapered roller bearing inner race
- Pulling off, see Tapered roller bearing inner race, removing (pulling off)
- Pressing on, see Tapered roller bearing inner race, installing (pressing on)
- Tapered roller bearing outer race
- Remove and install only when adjusting ring is heated
- Drive out with drift
- Pressing in, see Tapered roller bearing outer race, installing (pressing in)
- Bearing body for tapered roller bearing
- Removing and installing, see DIFFERENTIAL, REMOVING AND INSTALLING
- O-ring
- Always replace
- O-ring
- Always replace
- Adjusting ring for tapered roller bearing
- Removing and installing, see DIFFERENTIAL, REMOVING AND INSTALLING
- Output shaft/drive flange
- Removing and installing, see DIFFERENTIAL, REMOVING AND INSTALLING
- Tapered roller bearing outer race
- Remove and install only when adjusting ring is heated
- Drive out with drift
- Pressing in, see Tapered roller bearing outer race, installing (pressing in)
- Tapered roller bearing inner race
- Pulling off, see Tapered roller bearing inner race, removing (pulling off)
- Pressing on, see Tapered roller bearing inner race, installing (pressing on)
- Installing, see Differential bevel gears, installing
- Driver bushing
- Drive off together with speedometer drive gear -13-
- Drive out with drift
- Speedometer drive gear
- Drive out with drift
- Install together with driver bushing -12-
- One-piece thrust washer
- Place into differential housing before installing bevel gears
- Small bevel gears
- Installing, see Differential bevel gears, installing
- Large bevel gears
- Installing, see Differential bevel gears, installing
- Circlip CAUTION: Do not remove circlip before pulling off drive flange, as compression spring is pre-loaded.
- Shaft for bevel gears
- Drive out with drift
- When driving in, take care not to damage one-piece thrust washer
- Spring pin
- For securing bevel gear shaft
- Removing and installing, see Planet wheel axis shaft spring pin, removing and installing
