Hatchback Model

  1. Disable air bag system. Refer to Disabling Air Bag System :Advanced Air Bag.
  2. Remove rear seat back. Refer to REAR SEAT REMOVAL AND INSTALLATION .
  3. Remove quarter lower rear trim. Refer to FLOOR CARPET REMOVAL AND INSTALLATION .
  4. Remove quarter inner lower front cap (1) as shown in figure.

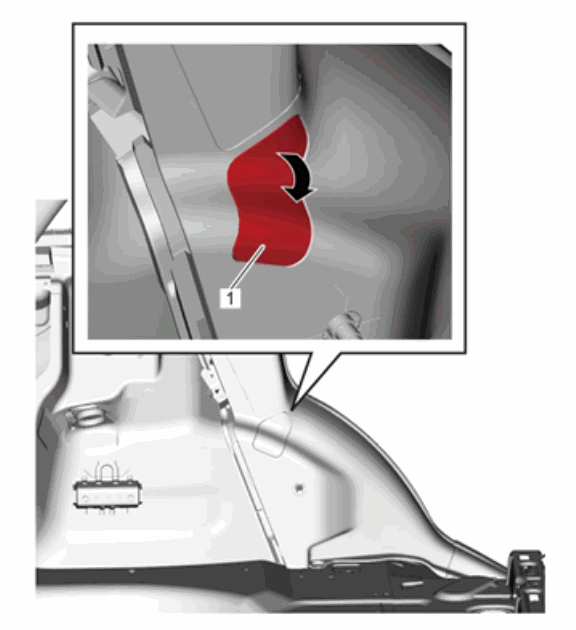

    Fig 1: Identifying Quarter Inner Lower Front
    G00520625Courtesy of SUZUKI OF AMERICA CORP.
  5. Remove bolts and remove rear side-air bag (1).

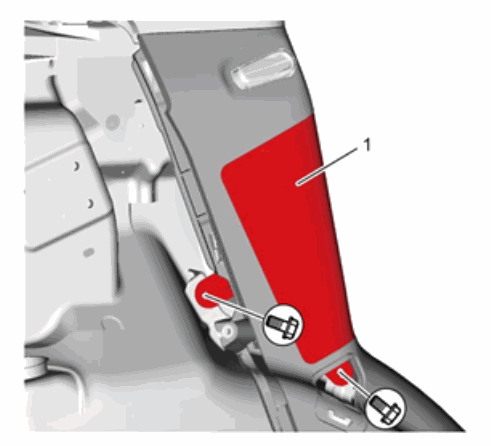

    Fig 2: Identifying Rear Side-Air Bag & Bolts
    G00520626Courtesy of SUZUKI OF AMERICA CORP.
  6. Disconnect rear side-air bag connector (1) as shown in figure.
    1. Unlock lock button (2).
    2. With lock button unlocked, disconnect connector.

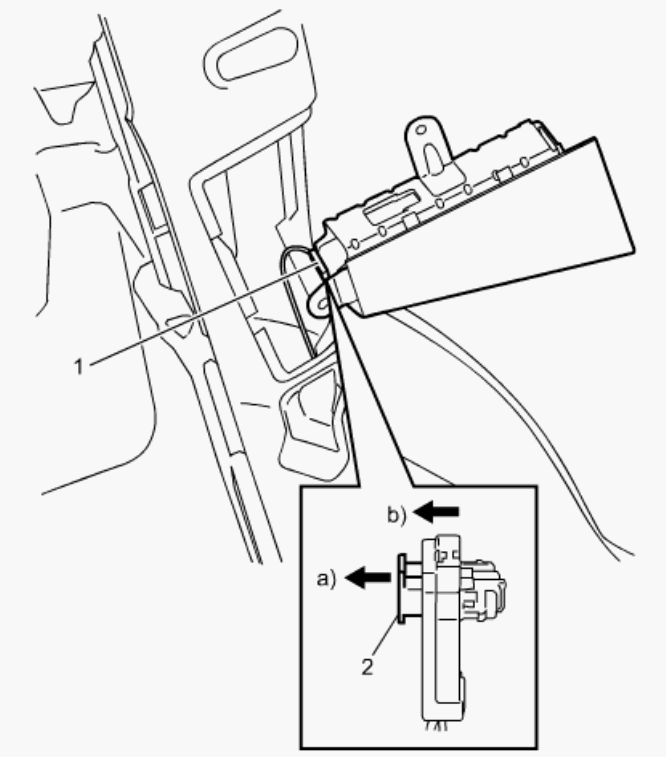

      Fig 3: Unlocking & Disconnecting Connector
      G00520627Courtesy of SUZUKI OF AMERICA CORP.
