Front Seat Cushion Inner Trim Panel Replacement (Non Fold Flat)

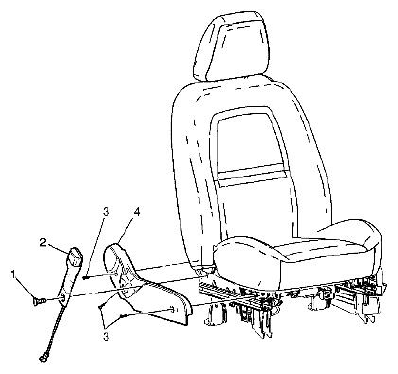

Fig 1: Identifying Front Seat Belt Buckle And Front Seat Inner Adjuster Finish Panel With Screw (Non Fold Flat)
COMPONENT NAME CHART
| Callout | Component Name |
|---|---|
| 1 | Front Seat Belt Buckle Bolt
CAUTION:
Refer to FASTENER NOTICE
. Tightening torque 45 N.m (33 lb ft) |
| 2 | Front Seat Belt Buckle Refer to FRONT SEAT BELT BUCKLE REPLACEMENT . |
| 3 | Front Seat Inner Adjuster Finish Panel Screw (Qty: 3) Tightening torque 2 N.m (18 lb in) |
| 4 | Front Seat Inner Adjuster Finish Panel |
