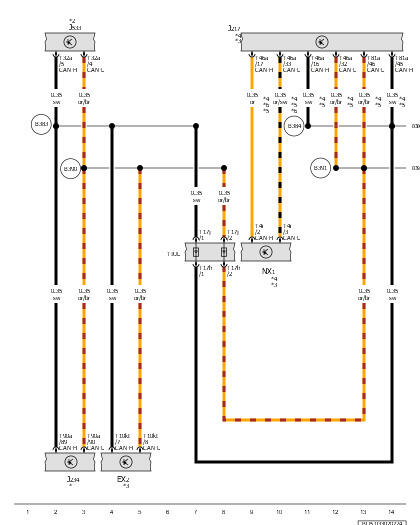

Selector Mechanism, Transmission Control Module, Airbag Control Module, Data Bus On Board Diagnostic Interface, Transmission
EX2
Selector Mechanism
J217
Transmission Control Module
J234
Airbag Control Module
J533
Data Bus on Board Diagnostic Interface
NX1
Transmission
T4i
4-Pin Connector, Black
T10kt
10-Pin Connector, Black
T17h
17-Pin Connector, Brown
T17j
17-Pin Connector, Brown
T32a
32-Pin Connector, Black
T46a
46-Pin Connector, Black
T81a
81-Pin Connector, Black
T90a
90-Pin Connector, Yellow
TIUL
Coupling Point in Interior, Bottom Left
B383
Powertrain CAN Bus High Connection 1 (in Main Wiring Harness)
B384
Powertrain CAN Bus High Connection 2 (in Main Wiring Harness)
B390
Powertrain CAN Bus Low Connection 1 (in Main Wiring Harness)
B391
Powertrain CAN Bus Low Connection 2 (in Main Wiring Harness)
*
Refer to Applicable Airbag Wiring Diagram
*2
Refer to Applicable Wiring Diagram for Data Bus on Board Diagnostic Interface
*3
Refer to Applicable Wiring Diagram for Automatic Transmission
*4
For Vehicles with Automatic Transmission
*5
Depending on Equipment
*6
For Vehicles with 1.5L Gasoline Engine
