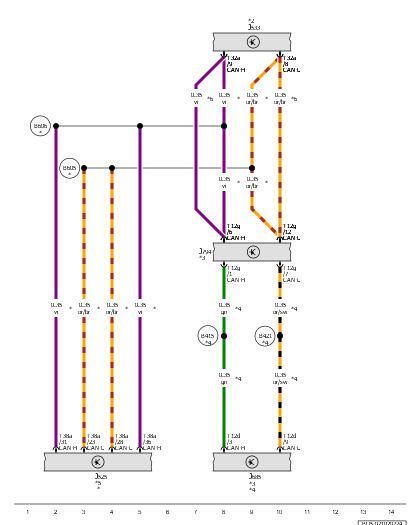

Digital Sound System Control Module, Data Bus On Board Diagnostic Interface, Front Information Display Control Head, Information Electronics Control Module 1
J525
Digital Sound System Control Module
J533
Data Bus on Board Diagnostic Interface
J685
Front Information Display Control Head
J794
Information Electronics Control Module 1
T12d
12-Pin Connector, Black
T12g
12-Pin Connector, Gray
T32a
32-Pin Connector, Black
T38a
38-Pin Connector, Black
B415
Infotainment CAN Bus High Connection 1 (in Main Wiring Harness)
B421
Infotainment CAN Bus Low Connection 1 (in Main Wiring Harness)
B605
Connection 1 (in Interior Wiring Harness)
B606
Connection 2 (in Interior Wiring Harness)
*
For Vehicles with Sound System
*2
Refer to Applicable Wiring Diagram for Data Bus on Board Diagnostic Interface
*3
Refer to the Applicable Multimedia System Wiring Diagram
*4
For Vehicles with Radio MIB3
*5
Refer to Applicable Sound System Wiring Diagram
*6
For Vehicles Without Sound System
