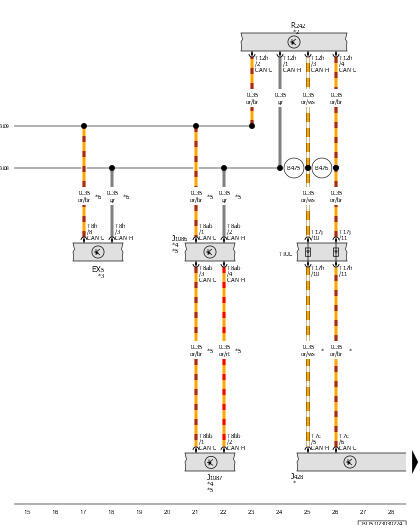

Interior Rearview Mirror, Control Module For Adaptive Cruise Control, Blind Spot Detection Control Module, Blind Spot Detection Control Module 2, Driver Assistance Systems Front Camera
EX5
Interior Rearview Mirror
J428
Control Module for Adaptive Cruise Control
J1086
Blind Spot Detection Control Module
J1087
Blind Spot Detection Control Module 2
R242
Driver Assistance Systems Front Camera
T7c
7-Pin Connector, Black
T8ab
8-Pin Connector, Black
T8bb
8-Pin Connector, Black
T8h
8-Pin Connector, Black
T12h
12-Pin Connector, Brown
T17h
17-Pin Connector, Brown
T17j
17-Pin Connector, Brown
TIUL
Coupling Point in Interior, Bottom Left
B108
CAN Bus Extended High Connection 1 (in Main Wiring Harness)
B109
CAN Bus Extended Low Connection 1 (in Main Wiring Harness)
B475
Connection 11 (in Main Wiring Harness)
B476
Connection 12 (in Main Wiring Harness)
*
For Vehicles with Control Module for Adaptive Cruise Control
*2
Refer to the Applicable Driver Assistance Systems Front Camera Wiring Diagram
*3
Refer to the Applicable Interior Rearview Mirror Wiring Diagram
*4
Refer to Applicable Lane Change Assistance Wiring Diagram
*5
For Vehicles with Blind Spot Detection
*6
For Vehicles with Automatic Dimming Interior Rearview Mirror
