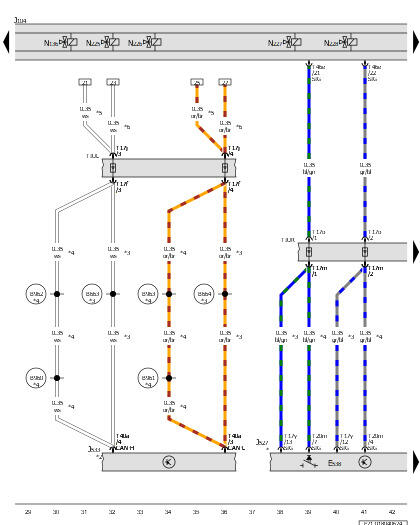

Abs Control Module, Steering Column Electronics Control Module, Data Bus On Board Diagnostic Interface
E538
Electromechanical Parking Brake Button
J104
ABS Control Module
J527
Steering Column Electronics Control Module
J533
Data Bus on Board Diagnostic Interface
N136
Left Rear ABS Outlet Valve
N225
Driving Dynamics Regulation Switch Valve 1
N226
Driving Dynamics Regulation Switch Valve 2
N227
Driving Dynamics Regulation High Pressure Switch Valve 1
N228
Driving Dynamics Regulation High Pressure Switch Valve 2
T17f
17-Pin Connector, Brown
T17j
17-Pin Connector, Brown
T17m
17-Pin Connector, Black
T17o
17-Pin Connector, Black
T17y
17-Pin Connector, Yellow
T20m
20-Pin Connector, Brown
T40a
40-Pin Connector, Black
T46e
46-Pin Connector, Black
TIUL
Coupling Point in Interior, Bottom Left
TIUR
Coupling Point in Interior, Bottom Right
B663
Suspension Sensor CAN Bus High Connection (in Main Wiring Harness)
B664
Suspension Sensor CAN Bus Low Connection (in Main Wiring Harness)
B960
Connection 1 (CAN Bus Suspension, High)
B961
Connection 1 (CAN Bus Suspension, Low)
B962
Connection 2 (CAN Bus Suspension, High)
B963
Connection 2 (CAN Bus Suspension, Low)
*
Refer to Applicable Steering Column Electronics Wiring Diagram
*2
Refer to the Applicable Suspension CAN Bus Network Data Bus Wiring Diagram
*3
For Vehicles Without UNECE Cyber Security
*4
For Vehicles with UNECE Cyber Security
*5
For LHD Vehicles
*6
For RHD Vehicles
