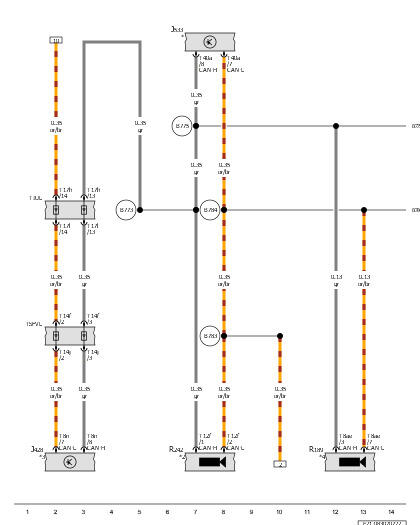

Control Module For Adaptive Cruise Control, Data Bus On Board Diagnostic Interface, Rearview Camera, Driver Assistance Systems Front Camera
J428
Control Module for Adaptive Cruise Control
J533
Data Bus on Board Diagnostic Interface
R189
Rearview Camera
R242
Driver Assistance Systems Front Camera
T8ae
8-Pin Connector, Black
T8n
8-Pin Connector, Black
T12f
12-Pin Connector, Black
T14f
14-Pin Connector, Black
T14j
14-Pin Connector, Black
T17h
17-Pin Connector, Blue
T17l
17-Pin Connector, Blue
T40a
40-Pin Connector, Black
TIUL
Coupling Point in Interior, Bottom Left
TSFVL
Coupling Point on Left Front Bumper
B773
Suspension Sensor CAN Bus High Connection 2 (in Main Wiring Harness)
B775
Suspension Sensor CAN Bus High Connection 4 (in Main Wiring Harness)
B783
Suspension Sensor CAN Bus Low Connection 2 (in Main Wiring Harness)
B784
Suspension Sensor CAN Bus Low Connection 3 (in Main Wiring Harness)
*
Refer to Applicable Wiring Diagram for Data Bus Networking
*2
Refer to the Applicable Driver Assistance Systems Front Camera Wiring Diagram
*3
Refer to Applicable Wiring Diagram for Adaptive Cruise Control
*4
Refer to Applicable Wiring Diagram for the Rearview Camera (Rear Assist)
