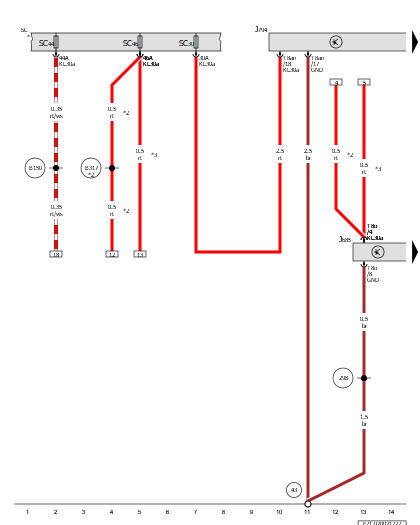

Front Information Display Control Head, Information Electronics Control Module 1, Fuse Panel C
J685
Front Information Display Control Head
J794
Information Electronics Control Module 1
SC
Fuse Panel C
SC30
Fuse 30 (On Fuse Panel C)
SC44
Fuse 44 (On Fuse Panel C)
SC46
Fuse 46 (On Fuse Panel C)
T8an
8-Pin Connector, Black
T8o
8-Pin Connector, Black
43
Ground Connection on A-Pillar, Lower Right
298
Ground Connection 13 (in Interior Wiring Harness)
B150
Positive Connection 2 (30a) (in Interior Wiring Harness)
B317
Positive Connection 3 (30a) (in Main Wiring Harness)
*
Refer to Applicable Wiring Diagram for Fuses in Vehicle Interior
*2
For Vehicles with Windshield Projection
*3
For Vehicles Without Windshield Projection
