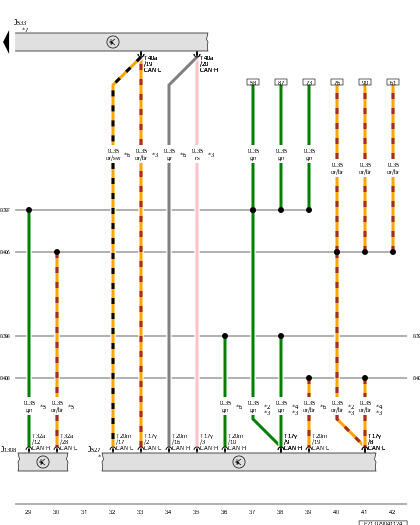

Steering Column Electronics Control Module, Data Bus On Board Diagnostic Interface, Control Module For Mobile Communication - Controlled Access/Start Authorization System
J527
Steering Column Electronics Control Module
J533
Data Bus on Board Diagnostic Interface
J1308
Control Module for Mobile Communication - Controlled Access/Start Authorization System
T17y
17-Pin Connector, Yellow
T20m
20-Pin Connector, Brown
T32a
32-Pin Connector, Black
T40a
40-Pin Connector, Black
B397
Comfort System CAN Bus, High Connection 1 (in Main Wiring Harness)
B398
Comfort System CAN Bus, High Connection 2 (in Main Wiring Harness)
B406
Comfort System CAN Bus, Low Connection 1 (in Main Wiring Harness)
B408
Comfort System CAN Bus, Low Connection 3 (in Main Wiring Harness)
*
Refer to Applicable Steering Column Electronics Wiring Diagram
*2
For RHD Vehicles
*3
For Vehicles Without UNECE Cyber Security
*4
For LHD Vehicles
*5
Through September 2023
*6
For Vehicles with UNECE Cyber Security
*7
Refer to Applicable Wiring Diagram for Data Bus Networking
