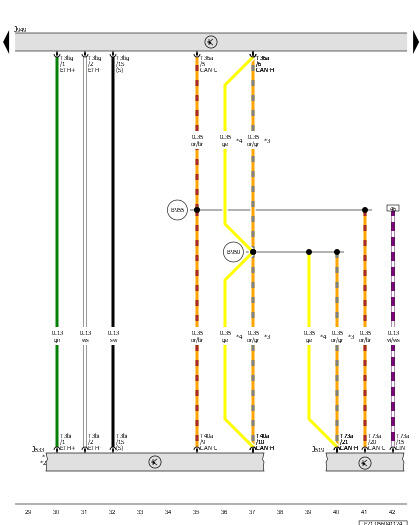

Vehicle Electrical System Control Module, Data Bus On Board Diagnostic Interface, Control Module For Emergency Call Module And Communication Unit
J519
Vehicle Electrical System Control Module
J533
Data Bus on Board Diagnostic Interface
J949
Control Module for Emergency Call Module and Communication Unit
T3bg
3-Pin Connector, Black
T3bi
3-Pin Connector, Black
T36a
36-Pin Connector, Black
T40a
40-Pin Connector, Black
T73a
73-Pin Connector, Black
B950
Connection 1 (CAN Bus Connectivity High) in Main Wiring Harness
B955
Connection 1 (CAN Bus Connectivity Low) in Main Wiring Harness
*
Refer to the Applicable Communication CAN Bus Network Data Bus Wiring Diagram
*2
Refer to the Applicable Ethernet Network Data Bus Wiring Diagram
*3
For Vehicles Without UNECE Cyber Security
*4
For Vehicles with UNECE Cyber Security
