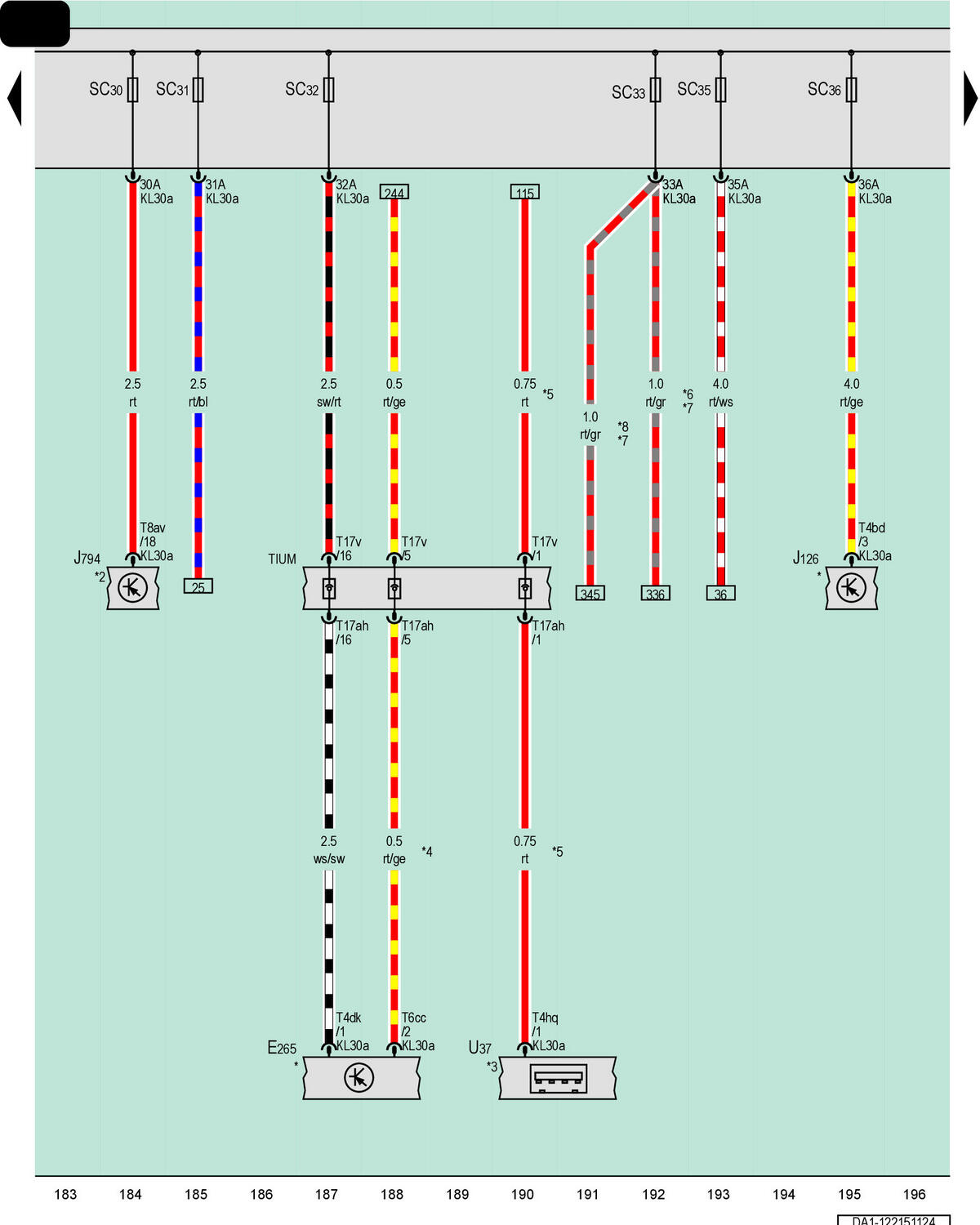

Rear A/C Display Control Head, Fresh Air Blower Control Module, Information Electronics Control Module 1, Fuse Panel C, USB Charging Socket 1
E265
Rear A/C Display Control Head
J126
Fresh Air Blower Control Module
J794
Information Electronics Control Module 1
SC
Fuse Panel C
SC30
Fuse 30 (On Fuse Panel C)
SC31
Fuse 31 (On Fuse Panel C)
SC32
Fuse 32 (On Fuse Panel C)
SC33
Fuse 33 (On Fuse Panel C)
SC35
Fuse 35 (On Fuse Panel C)
SC36
Fuse 36 (On Fuse Panel C)
T4bd
4-Pin Connector, Black
T4dk
4-Pin Connector, Black
T4hq
4-Pin Connector, Black
T6cc
6-Pin Connector, Black
T8av
8-Pin Connector, Black
T17ah
17-Pin Connector, Brown
T17v
17-Pin Connector, Brown
TIUM
Coupling Point in Interior, Bottom Center
U37
USB Charging Socket 1
*
Refer to Applicable A/C System Wiring Diagram
*2
Refer to the Applicable Multimedia System Wiring Diagram
*3
Refer to Applicable Communication Wiring Diagram
*4
For Vehicles with Heated Seats and A/C System
*5
For Vehicles with USB Connection for Increased Charging Capacity
*6
For LHD Vehicles
*7
From November 2024
*8
For RHD Vehicles
