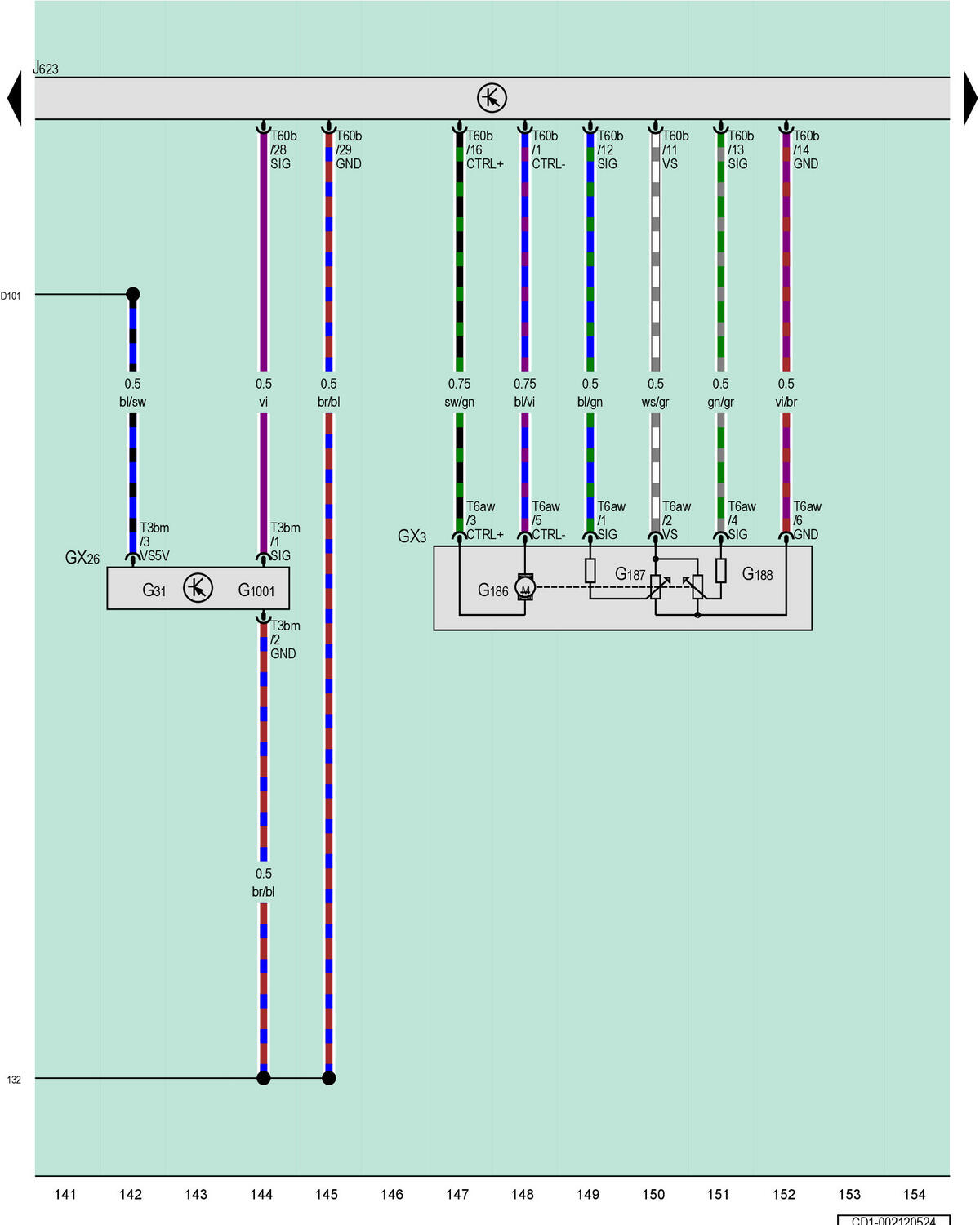

Throttle Valve Control Module, Charge Air Pressure Sensor, Engine/Motor Control Module

GWWCD1-002120524Courtesy of VOLKSWAGEN GROUP OF AMERICA, INC.

GX3

Throttle Valve Control Module

GX26

Charge Air Pressure Sensor

G31

Charge Air Pressure Sensor

G186

EPC Throttle Drive

G187

EPC Throttle Drive Angle Sensor 1

G188

EPC Throttle Drive Angle Sensor 2

G1001

Charge Air Temperature Sensor

J623

Engine/Motor Control Module

T3bm

3-Pin Connector, Black

T6aw

6-Pin Connector, Black

T60b

60-Pin Connector, Black

132

Ground Connection 3 (in Engine/Motor Compartment Wiring Harness)

D101

Connection 1 (in Engine/Motor Compartment Wiring Harness)
