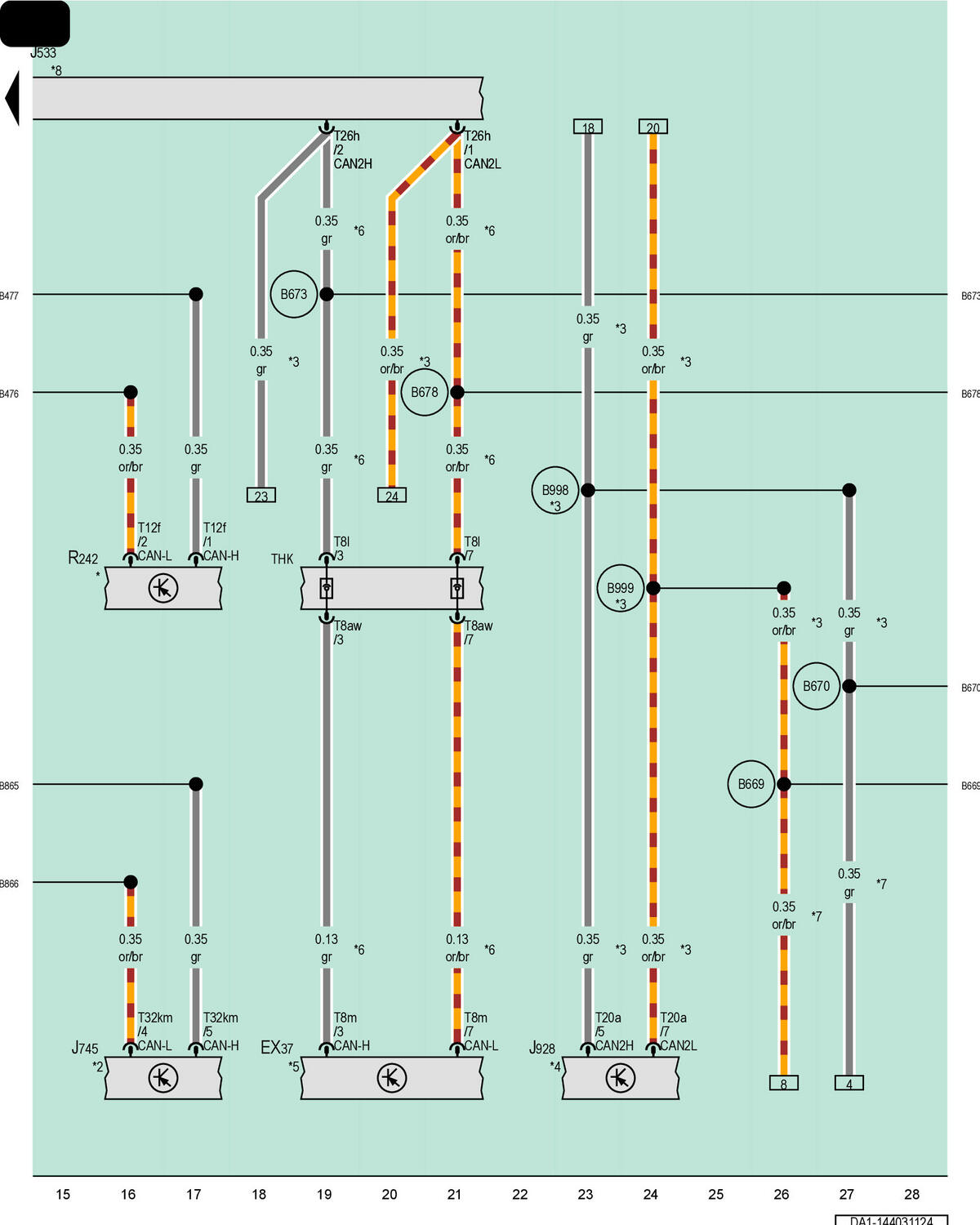

Rear Lid Handle, Data Bus On Board Diagnostic Interface, Cornering Lamp And Headlamp Range Control Module, Peripheral Camera Control Module, Driver Assistance Systems Front Camera
EX37
Rear Lid Handle
J533
Data Bus on Board Diagnostic Interface
J745
Cornering Lamp and Headlamp Range Control Module
J928
Peripheral Camera Control Module
R242
Driver Assistance Systems Front Camera
T8aw
8-Pin Connector, Black
T8l
8-Pin Connector, Black
T8m
8-Pin Connector, Black
T12f
12-Pin Connector, Brown
T20a
20-Pin Connector, Black
T26h
26-Pin Connector, Black
T32km
32-Pin Connector, Gray
THK
Rear Lid Coupling Point
B476
Connection 12 (in Main Wiring Harness)
B477
Connection 13 (in Main Wiring Harness)
B669
CAN Bus Extended Low Connection 2 (in Main Wiring Harness)
B670
CAN Bus Extended High Connection 3 (in Main Wiring Harness)
B673
Suspension/Instrument Cluster CAN Bus High Connection 2 (in Main Wiring Harness)
B678
Suspension/Instrument Cluster CAN Bus Low Connection 3 (in Main Wiring Harness)
B865
Driver Assistance Systems CAN Bus High Connection 1 (in Main Wiring Harness)
B866
Driver Assistance Systems CAN Bus Low Connection 1 (in Main Wiring Harness)
B998
Driver Assistance Systems CAN Bus High Connection 9 (in Main Wiring Harness)
B999
Driver Assistance Systems CAN Bus Low Connection 9 (in Main Wiring Harness)
*
Refer to the Applicable Driver Assistance Systems Front Camera Wiring Diagram
*2
Refer to Applicable Wiring Diagram for LED Headlamps
*3
For Vehicles with Peripheral Camera
*4
Refer to Applicable Peripheral Camera Wiring Diagram
*5
Refer to Applicable Power Rear Lid Wiring Diagram
*6
For Vehicles without Peripheral Camera
*7
For Vehicles Without a Parking Aid
*8
Refer to Applicable Wiring Diagram for Data Bus Networking
