Cornering Lamp And Headlamp Range Control Module, Left Front Headlamp, Right Front Headlamp

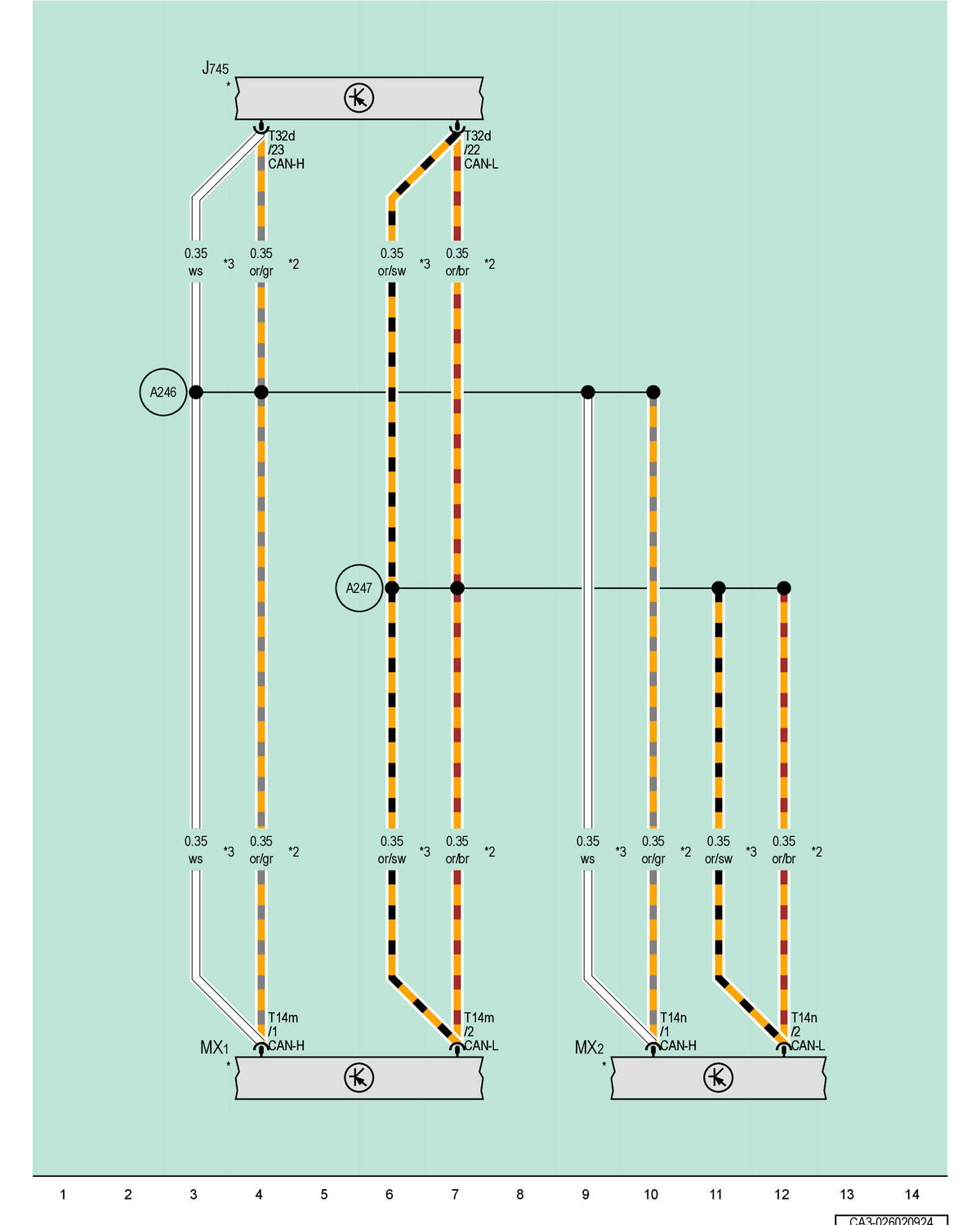

GWWCA3-026020924Courtesy of VOLKSWAGEN GROUP OF AMERICA, INC.

J745

Cornering Lamp and Headlamp Range Control Module

MX1

Left Front Headlamp

MX2

Right Front Headlamp

T14m

14-Pin Connector, Black

T14n

14-Pin Connector, Black

T32d

32-Pin Connector, Gray

A246

CAN Bus High Connection 1 (in Engine/Motor Compartment Wiring Harness)

A247

CAN Bus Low Connection 1 (in Engine/Motor Compartment Wiring Harness)

Refer to Applicable Wiring Diagram for Headlamps

*2

Omitted as a Running Change

*3

Running Change
