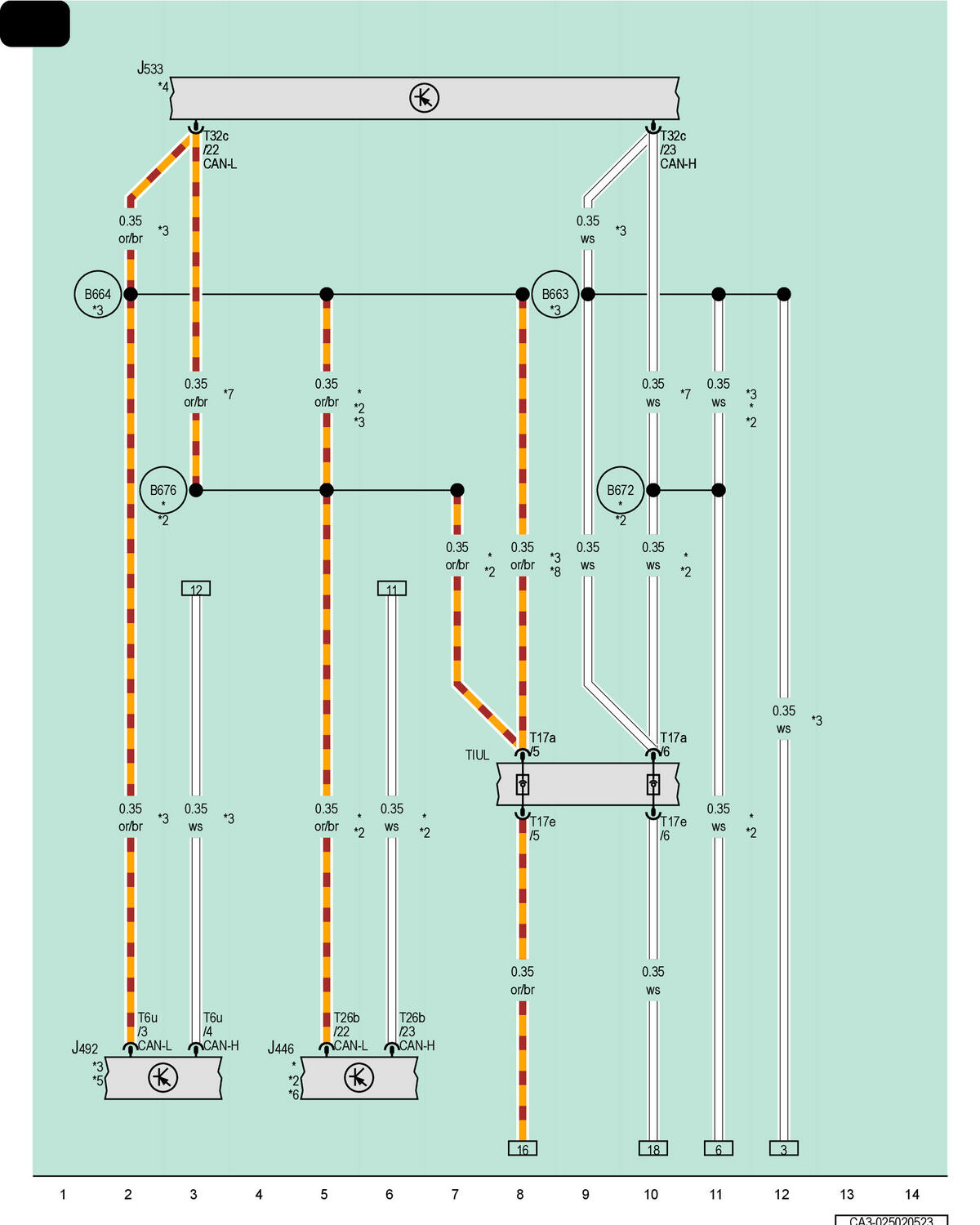

Parking Aid Control Module, All-Wheel Drive Control Module, Data Bus On Board Diagnostic Interface
J446
Parking Aid Control Module
J492
All-Wheel Drive Control Module
J533
Data Bus on Board Diagnostic Interface
T6u
6-Pin Connector, Black
T17a
17-Pin Connector, Black
T17e
17-Pin Connector, Black
T26b
26-Pin Connector, Black
T32c
32-Pin Connector, Black
TIUL
Coupling Point in Interior, Bottom Left
B663
Suspension Sensor CAN Bus High Connection (in Main Wiring Harness)
B664
Suspension Sensor CAN Bus Low Connection (in Main Wiring Harness)
B672
Suspension/Instrument Cluster CAN Bus High Connection 1 (in Main Wiring Harness)
B676
Suspension/Instrument Cluster CAN Bus Low Connection 1 (in Main Wiring Harness)
*
For Vehicles with Park Distance Control (PDC)
*2
For Vehicles with Parallel Parking Assistance
*3
For AWD Vehicles
*4
Refer to Applicable Wiring Diagram for Data Bus Networking
*5
Refer to Applicable AWD Wiring Diagram
*6
Refer to Wiring Diagram for Parking Aid
*7
For Vehicles Without All-Wheel Drive
*8
For Vehicles Without a Parking Aid
