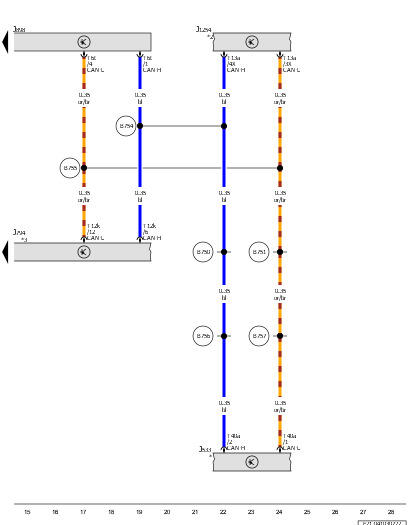

Data Bus On Board Diagnostic Interface, Information Electronics Control Module 1, Windshield Projection Head Up Display Control Module, Driver Information System Control Module With Display Unit
J533
Data Bus on Board Diagnostic Interface
J794
Information Electronics Control Module 1
J898
Windshield Projection Head Up Display Control Module
J1254
Driver Information System Control Module with Display Unit
T6t
6-Pin Connector, Black
T12k
12-Pin Connector, Gray
T13a
13-Pin Connector, Naturally Cloudy
T40a
40-Pin Connector, Black
B750
CAN Bus High Display and Control Connection 1
B751
CAN Bus Low Display and Control Connection 1
B754
CAN Bus High Display and Control Connection 3
B755
CAN Bus Low Display and Control Connection 3
B756
CAN Bus High Display and Control Connection 4
B757
CAN Bus Low Display and Control Connection 4
*
Refer to the Applicable Driver Information System CAN Bus Network Data Bus Wiring Diagram
*2
Refer to Applicable Wiring Diagram for Instrument Cluster
*3
Refer to the Applicable Multimedia System Wiring Diagram
