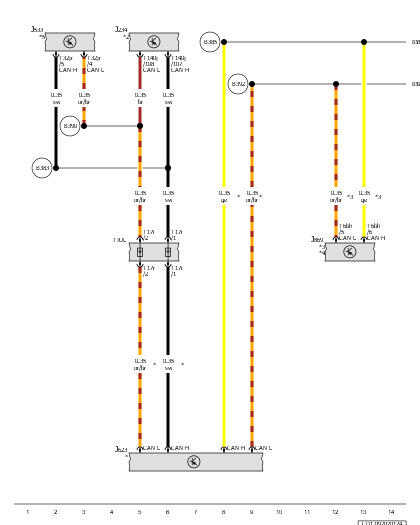

Airbag Control Module, Data Bus On Board Diagnostic Interface, Engine/Motor Control Module, Structure-Borne Sound Control Module
J234
Airbag Control Module
J533
Data Bus on Board Diagnostic Interface
J623
Engine/Motor Control Module
J869
Structure-Borne Sound Control Module
T6bh
6-Pin Connector, Black
T17i
17-Pin Connector, Brown
T17r
17-Pin Connector, Brown
T32jr
32-Pin Connector, Black
T140j
140-Pin Connector, Yellow
TIUL
Coupling Point in Interior, Bottom Left
B383
Powertrain CAN Bus High Connection 1 (in Main Wiring Harness)
B385
Powertrain CAN Bus High Connection 3 (in Main Wiring Harness)
B390
Powertrain CAN Bus Low Connection 1 (in Main Wiring Harness)
B392
Powertrain CAN Bus Low Connection 3 (in Main Wiring Harness)
*
Refer to Applicable Engine Wiring Diagram
*2
Refer to Applicable Airbag Wiring Diagram
*3
For Vehicles with Engine/Motor Sound Generation
*4
Refer to the Applicable Engine Sound Generator Wiring Diagram
*5
Refer to Applicable Wiring Diagram for Data Bus on Board Diagnostic Interface
