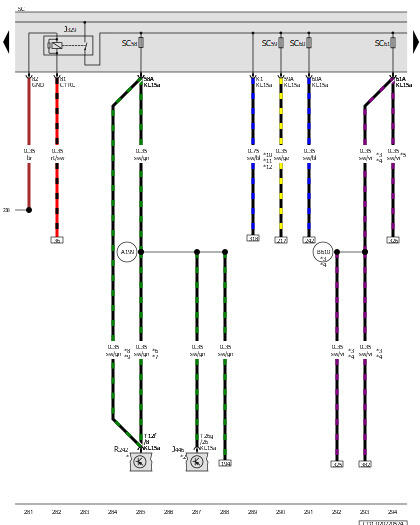

Parking Aid Control Module, Driver Assistance Systems Front Camera, Fuse Panel C
J329
Terminal 15 Power Supply Relay
J446
Parking Aid Control Module
R242
Driver Assistance Systems Front Camera
SC
Fuse Panel C
SC58
Fuse 58 (On Fuse Panel C)
SC59
Fuse 59 (On Fuse Panel C)
SC60
Fuse 60 (On Fuse Panel C)
SC61
Fuse 61 (On Fuse Panel C)
T12f
12-Pin Connector, Brown
T26g
26-Pin Connector, Black
238
Ground Connection 1 (in Interior Wiring Harness)
A199
Positive Connection 4 (15a) (in Instrument Panel Wiring Harness)
B610
Connection 6 (in Interior Wiring Harness)
*
Refer to Applicable Wiring Diagram for Adaptive Cruise Control
*2
Refer to Wiring Diagram for Parking Aid
*3
For Vehicles with Hybrid Drive
*4
From July 2020
*5
For Vehicles Without Hybrid Drive
*6
For Vehicles with Park Distance Control (PDC)
*7
For Vehicles with Lane Change Assistance
*8
For Vehicles Without a Parking Aid
*9
For Vehicles Without Lane Assistance
*10
Refer to Applicable Special Purpose Vehicle Wiring Diagram
*11
Only Applies to Special Purpose Vehicles
*12
From February 2021
