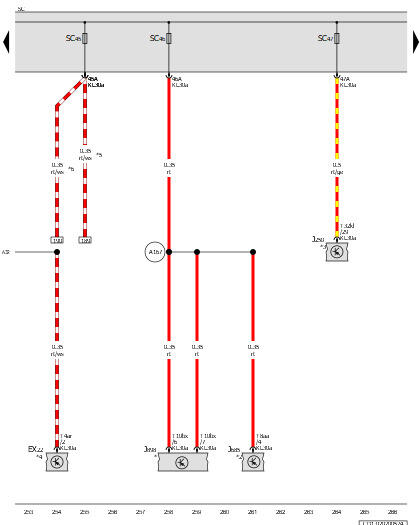

Center Instrument Panel Switch Module, Electronic Damping Control Module, Front Information Display Control Head, Windshield Projection Head Up Display Control Module, Fuse Panel C
EX22
Center Instrument Panel Switch Module
J250
Electronic Damping Control Module
J685
Front Information Display Control Head
J898
Windshield Projection Head Up Display Control Module
SC
Fuse Panel C
SC45
Fuse 45 (On Fuse Panel C)
SC46
Fuse 46 (On Fuse Panel C)
SC47
Fuse 47 (On Fuse Panel C)
T4ar
4-Pin Connector, Red
T8aa
8-Pin Connector, Black
T10bx
10-Pin Connector, Black
T32kl
32-Pin Connector, Black
A32
Positive Connection (30) (in Instrument Panel Wiring Harness)
A167
Positive Connection 3 (30a) (in Instrument Panel Wiring Harness)
*
Refer to Applicable Windshield Projection Wiring Diagram
*2
Refer to Applicable Communication Wiring Diagram
*3
Refer to the Applicable Adaptive Chassis DCC Wiring Diagram
*4
Refer to Applicable Light Switch Wiring Diagram
*5
For Vehicles with Heated Steering Wheel
*6
For Vehicles Without Heated Steering Wheel
