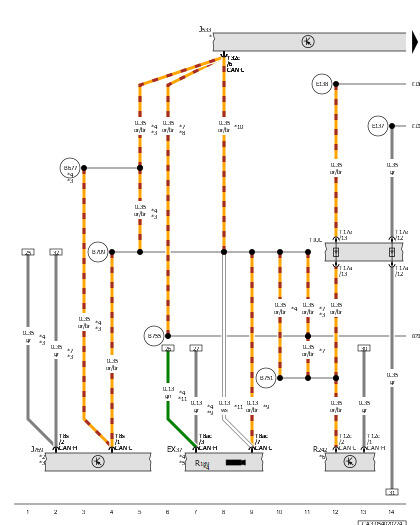

Rear Lid Handle, Data Bus On Board Diagnostic Interface, Lane Change Assistance Control Module, Driver Assistance Systems Front Camera
EX37
Rear Lid Handle
J533
Data Bus on Board Diagnostic Interface
J769
Lane Change Assistance Control Module
R189
Rearview Camera
R242
Driver Assistance Systems Front Camera
T8ac
8-Pin Connector, Black
T8s
8-Pin Connector, Black
T12c
12-Pin Connector, Brown
T17a
17-Pin Connector, Black
T17e
17-Pin Connector, Black
T32c
32-Pin Connector, Black
TIUL
Coupling Point in Interior, Bottom Left
B677
Suspension/Instrument Cluster CAN Bus Low Connection 2 (in Main Wiring Harness)
B709
Instrument Cluster CAN Bus Low Connection 1 (in Main Wiring Harness)
B751
CAN Bus Low Display and Control Connection 1
B755
CAN Bus Low Display and Control Connection 3
E137
Connection 2 (CAN Bus Extended High) (in Engine/Motor Compartment Wiring Harness)
E138
Connection 2 (CAN Bus Extended Low) (in Engine/Motor Compartment Wiring Harness)
*
Refer to Applicable Wiring Diagram for Data Bus Networking
*2
Refer to Applicable Lane Change Assistance Wiring Diagram
*3
For Vehicles with Lane Change Assistance
*4
For Vehicles with Rearview Camera System
*5
Refer to Applicable Wiring Diagram for the Rearview Camera (Rear Assist)
*6
Refer to the Applicable Driver Assistance Systems Front Camera Wiring Diagram
*7
For Vehicles with Peripheral Camera
*8
For Vehicles Without Lane Change Assistance
*9
Running Change
*10
Depending on Equipment
*11
Omitted as a Running Change
