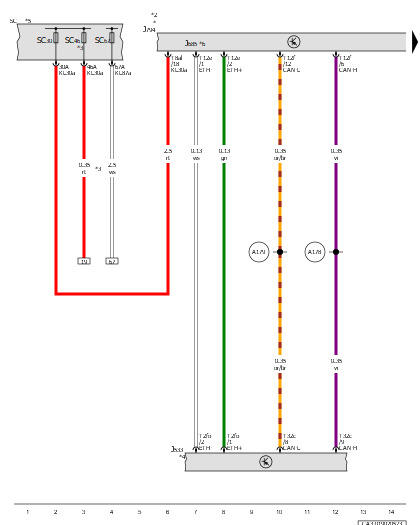

Data Bus On Board Diagnostic Interface, Information Electronics Control Module 1, Fuse Panel C
J533
Data Bus on Board Diagnostic Interface
J685
Front Information Display Control Head
J794
Information Electronics Control Module 1
SC
Fuse Panel C
SC30
Fuse 30 (On Fuse Panel C)
SC46
Fuse 46 (On Fuse Panel C)
SC67
Fuse 67 (On Fuse Panel C)
T2fo
2-Pin Connector, White
T8al
8-Pin Connector, Black
T12e
12-Pin Connector, Green
T12f
12-Pin Connector, Gray
T32c
32-Pin Connector, Black
A178
Infotainment CAN Bus High Connection (in Instrument Panel Wiring Harness)
A179
Infotainment CAN Bus Low Connection (in Instrument Panel Wiring Harness)
*
Refer to Applicable Sound System Wiring Diagram
*2
Refer to Applicable Wiring Diagram for USB Connection for Data Transfer
*3
For Vehicles with Navigation System
*4
Refer to Applicable Wiring Diagram for Data Bus Networking
*5
Refer to Applicable Wiring Diagram for Fuses in Engine/Motor Compartment
*6
For Vehicles Without a Navigation System
