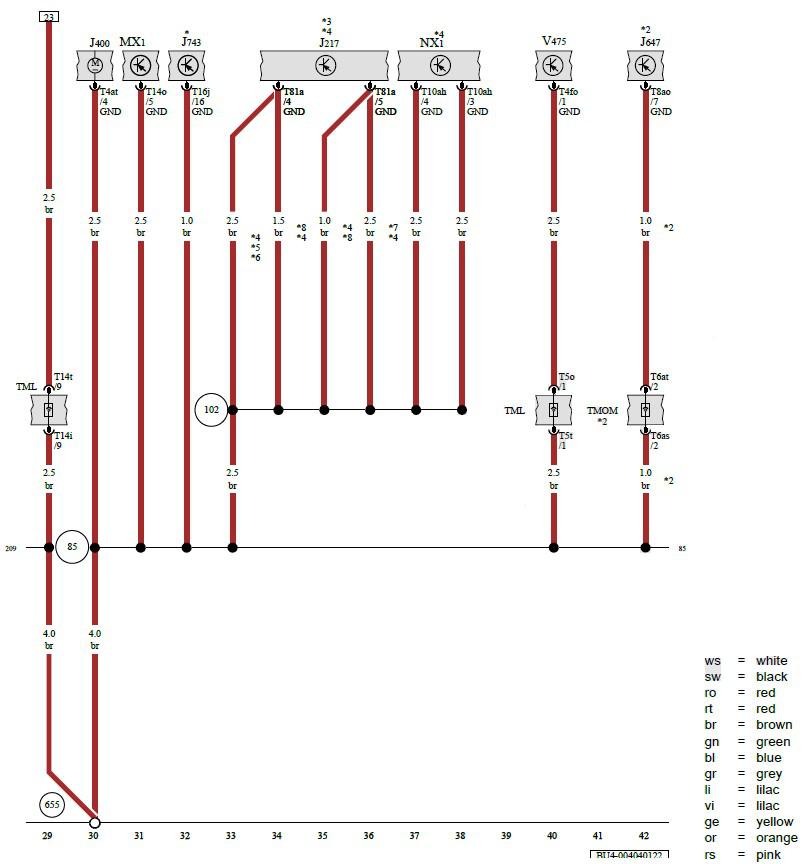

Transmission Control Module, Wiper Motor Control Module, Differential Locks Control Module, Dual-Clutch Transmission Mechatronic, Left Front Headlamp, Transmission, Transmission Fluid Auxiliary Hydraulic Pump 1
J217 Transmission Control Module
J400 Wiper Motor Control Module
J647 Differential Locks Control Module
J743 Dual-Clutch Transmission Mechatronic
MX1 Left Front Headlamp
NX1 Transmission
T4at 4-Pin Connector, Black
T4fo 4-Pin Connector, Black
T5o 5-Pin Connector, Black
T5t 5-Pin Connector, Black
T6as 6-Pin Connector, Gray
T6at 6-Pin Connector, Gray
T8ao 8-Pin Connector, Black
T10ah 10-Pin Connector, Black
T14i 14-Pin Connector, Gray
T14o 14-Pin Connector, Black
T14t 14-Pin Connector, Gray
T16j 16-Pin Connector, Black
T81a 81-Pin Connector, Black
TML Coupling Point in Engine/Motor Compartment, Left
TMOM Coupling Point on Engine, Top Center
V475 Transmission Fluid Auxiliary Hydraulic Pump 1
85 Ground Connection 1 (in Engine/Motor Compartment Wiring Harness)
102 Ground Connection (in Transmission Wiring Harness)
209 Ground Connection 6 (in Engine/Motor Compartment Wring Harness)
655 Ground Connection on Left Headlamp
* For Vehicles with Automatic Transmission (DSG)
*2 For Vehicles with Front Differential Lock
*3 Refer to Applicable Wiring Diagram for Automatic Transmission
*4 For Vehicles with Automatic Transmission
*5 For Vehicles with a 1.4L Engine
*6 For Vehicles with a 1.6L Engine
*7 Diameter Depends on Equipment
*8 For Vehicles with 1.5L Gasoline Engine
