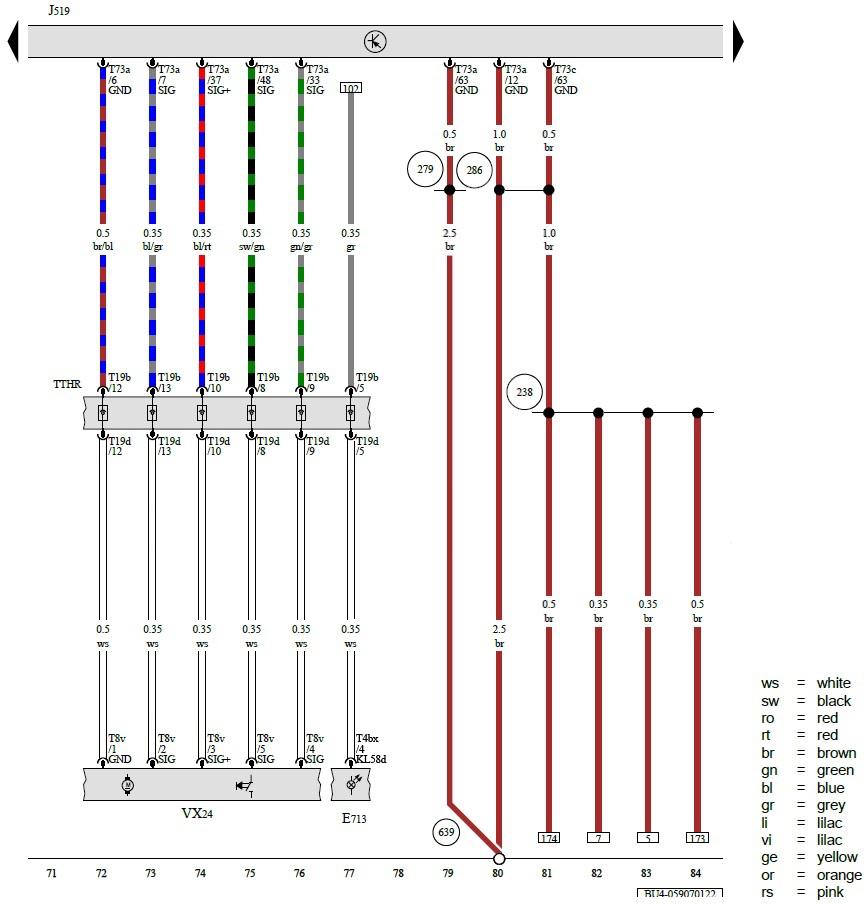

Passenger Side Rear Power Window Button, Vehicle Electrical System Control Module, Right Rear Door Lock Unit

G00619635Courtesy of VOLKSWAGEN GROUP OF AMERICA, INC.

E713 -  Passenger Side Rear Power Window Button

J519 -  Vehicle Electrical System Control Module

T4bx -  4-Pin Connector, Black

T8v -  8-Pin Connector, Black

T19b -  19-Pin Connector, Black

T19d -  19-Pin Connector, Black

T73a -  73-Pin Connector, Black

T73c -  73-Pin Connector, Black

TTHR -  Right Rear Door Coupling Point

VX24 -  Right Rear Door Lock Unit

238 -  Ground Connection 1 (in Interior Wiring Harness)

279 -  Ground Connection 5 (in Interior Wiring Harness)

286 -  Ground Connection 8 (in Interior Wiring Harness)

639 -  Ground Connection on Left A-Pillar
