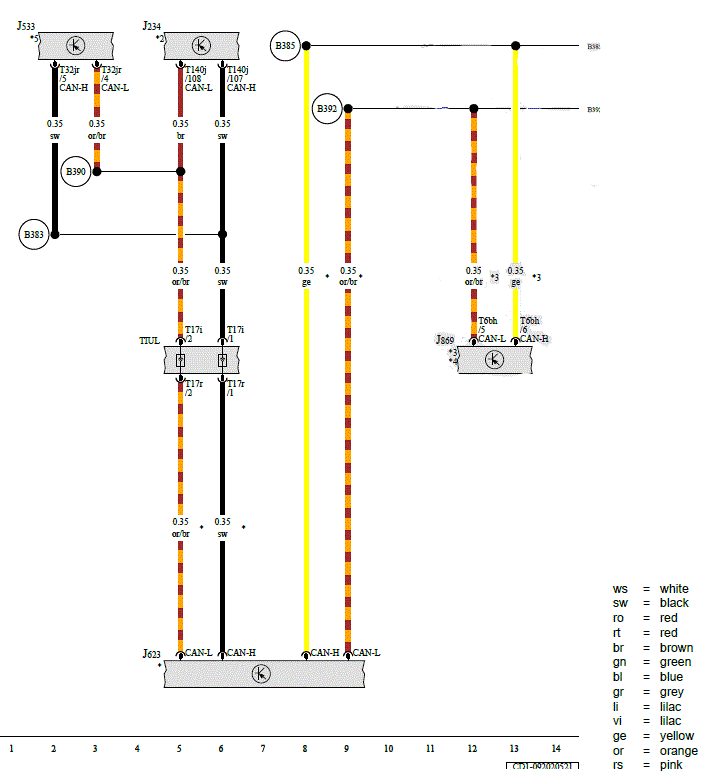

Airbag Control Module, Data Bus on Board Diagnostic Interface, Engine/Motor Control Module, Structure-Borne Sound Control Module

G00618476Courtesy of VOLKSWAGEN GROUP OF AMERICA, INC.

J234

Airbag Control Module

J533

Data Bus on Board Diagnostic Interface

J623

Engine/Motor Control Module

J869

Structure-Borne Sound Control Module

T6bh

6-Pin Connector, Black

T17i

17-Pin Connector, Brown

T17r

17-Pin Connector, Brown

T32jr

32-Pin Connector, Black

T140j

140-Pin Connector, Yellow

TIUL

Coupling Point in Interior, Bottom Left

B383

Powertrain CAN Bus High Connection 1 (in Main Wiring Harness)

B385

Powertrain CAN Bus High Connection 3 (in Main Wiring Harness)

B390

Powertrain CAN Bus Low Connection 1 (in Main Wiring Harness)

B392

Powertrain CAN Bus Low Connection 3 (in Main Wiring Harness)

Refer to Applicable Engine Wiring Diagram

*2

Refer to Applicable Airbag Wiring Diagram

*3

For Vehicles with Engine/Motor Sound Generation

*4

Refer to the Applicable Engine Sound Generator Wiring Diagram

*5

Refer to Applicable Wiring Diagram for Data Bus on Board Diagnostic Interface
