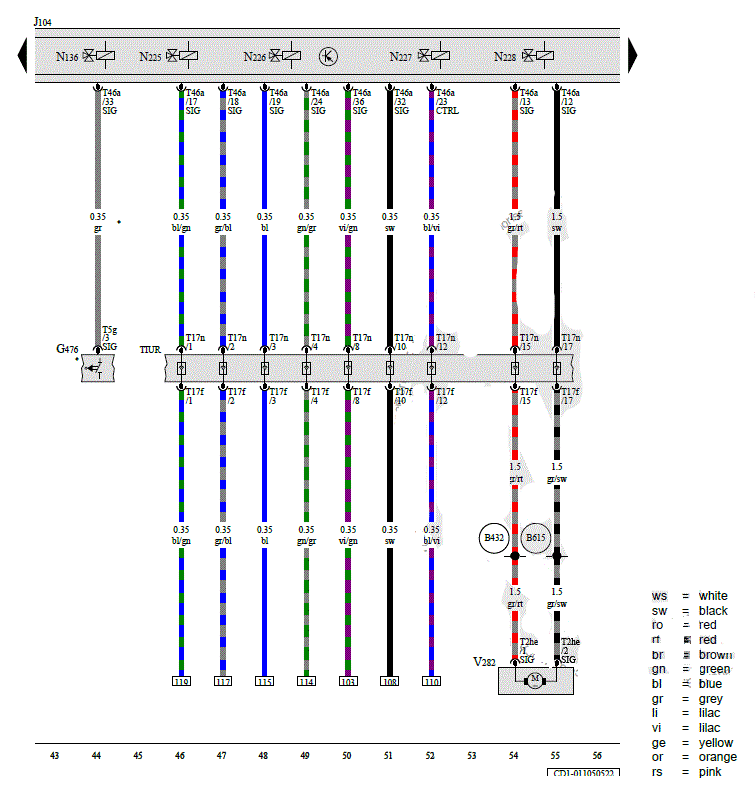

Clutch Position Sensor, ABS Control Module, Left Parking Brake Motor

G00617446Courtesy of VOLKSWAGEN GROUP OF AMERICA, INC.

G476

Clutch Position Sensor

J104

ABS Control Module

N136

Left Rear ABS Outlet Valve

N225

Driving Dynamics Regulation Switch Valve 1

N226

Driving Dynamics Regulation Switch Valve 2

N227

Driving Dynamics Regulation High Pressure Switch Valve 1

N228

Driving Dynamics Regulation High Pressure Switch Valve 2

T2he

2-Pin Connector, Black

T5g

5-Pin Connector, Black

T17f

17-Pin Connector, Black

T17n

17-Pin Connector, Black

T46a

46-Pin Connector, Black

TIUR

Coupling Point in Interior, Bottom Right

V282

Left Parking Brake Motor

B432

Parking Footbrake Connection (in Main Wiring Harness)

B615

Parking Footbrake Connection (in Interior Wiring Harness)

For Vehicles with a Manual Transmission
