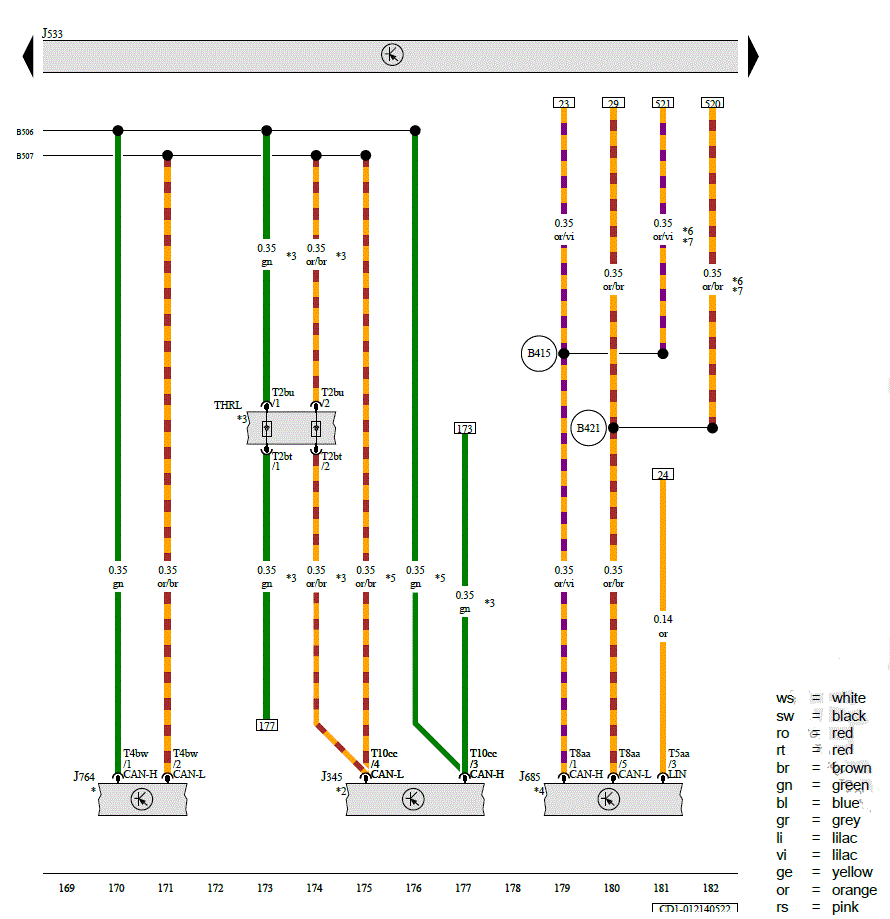

Towing Recognition Control Module, Data Bus on Board Diagnostic Interface, Front Information Display Control Head, Electronic Steering Column Lock Control Module
J345
Towing Recognition Control Module
J533
Data Bus on Board Diagnostic Interface
J685
Front Information Display Control Head
J764
Electronic Steering Column Lock Control Module
T2bt
2-Pin Connector, Black
T2bu
2-Pin Connector, Black
T4bw
4-Pin Connector, Black
T5aa
5-Pin Connector, Blue
T8aa
8-Pin Connector, Black
T10cc
10-Pin Connector, Black
THRL
Coupling Point in Luggage Compartment, Left
B415
Infotainment CAN Bus High Connection 1 (in Main Wiring Harness)
B421
Infotainment CAN Bus Low Connection 1 (in Main Wiring Harness)
B506
Comfort CAN Bus High Connection (in Interior Wiring Harness)
B507
Comfort CAN Bus Low Connection (in Interior Wiring Harness)
*
Refer to the Applicable Access/Start Authorization System Wiring Diagram
*2
Refer to the Wiring Diagram for Trailer Towing
*3
For Vehicles with Trailer Setup
*4
Refer to Applicable Communication Wiring Diagram
*5
For Vehicles with Trailer Hitch
*6
For Vehicles with Japan Equipment
*7
From July 2020
