Rear Lid Handle, Airbag Control Module, Digital Sound System Control Module

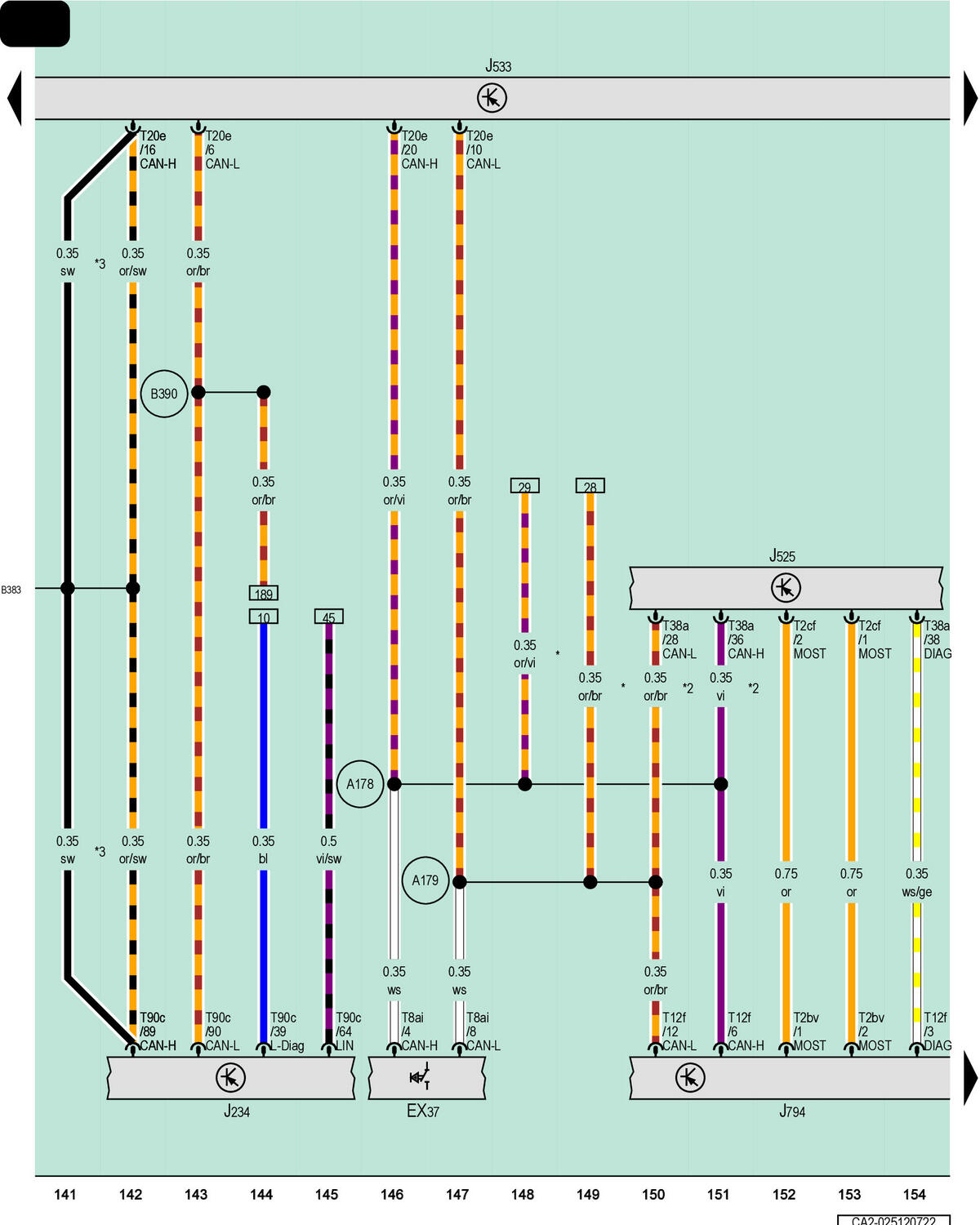

GWWCA2-025120722Courtesy of VOLKSWAGEN GROUP OF AMERICA, INC.

EX37

Rear Lid Handle

J234

Airbag Control Module

J525

Digital Sound System Control Module

J533

Data Bus on Board Diagnostic Interface

J794

Information Electronics Control Module 1

T2bv

2-Pin Connector, Black

T2cf

2-Pin Connector, Black

T8ai

8-Pin Connector, Black

T12f

12-Pin Connector, Gray

T20e

20-Pin Connector, Black

T38a

38-Pin Connector, Black

T90c

90-Pin Connector, Yellow

A178

Infotainment CAN Bus High Connection (in Instrument Panel Wiring Harness)

A179

Infotainment CAN Bus Low Connection (in Instrument Panel Wiring Harness)

B383

Powertrain CAN Bus High Connection 1 (in Main Wiring Harness)

B390

Powertrain CAN Bus Low Connection 1 (in Main Wiring Harness)

For Vehicles with a Parking Heater

*2

Depending on Equipment

*3

Running Change
