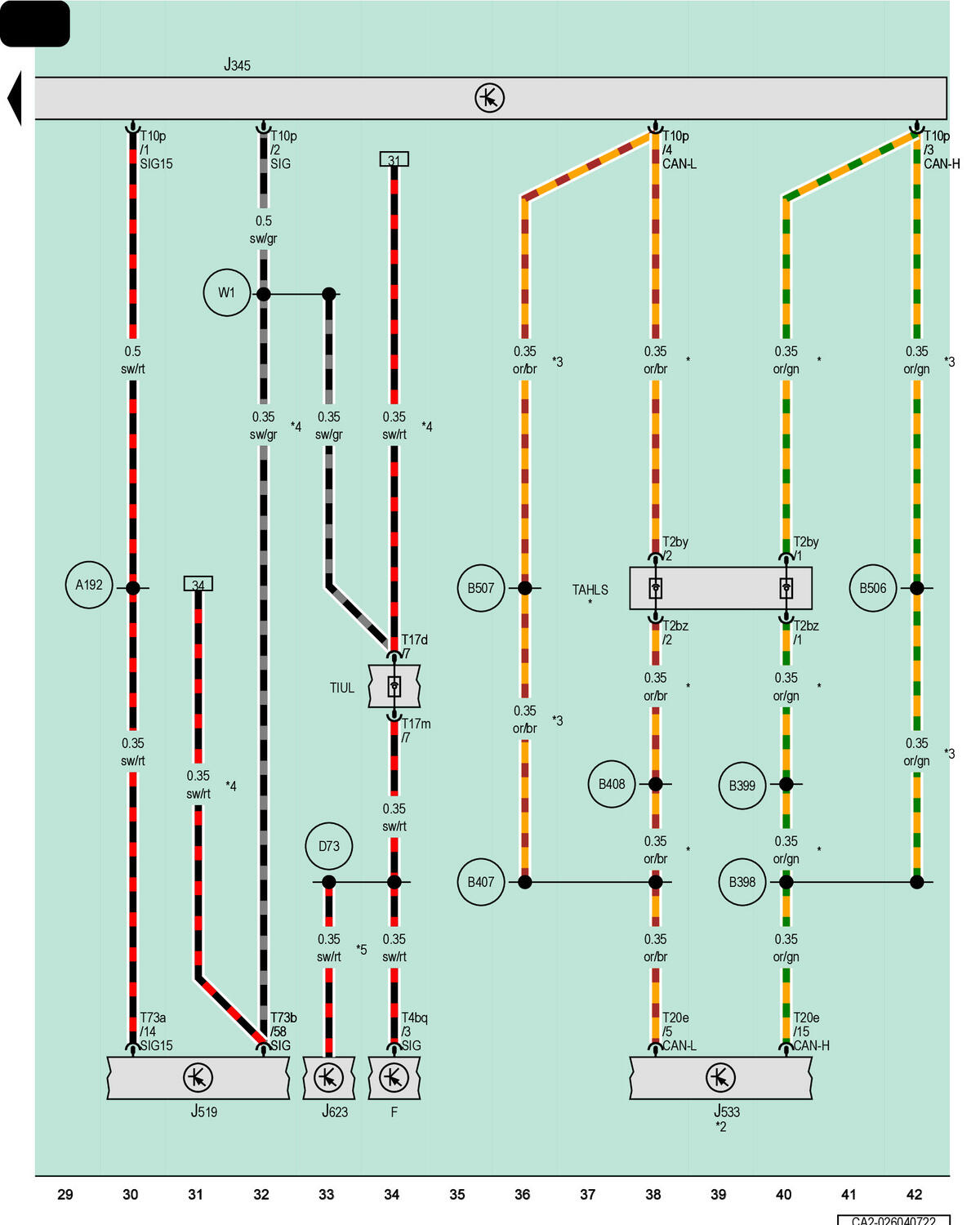

Brake Lamp Switch, Towing Recognition Control Module, Vehicle Electrical System Control Module, Data Bus On Board Diagnostic Interface

GWWCA2-026040722Courtesy of VOLKSWAGEN GROUP OF AMERICA, INC.

Brake Lamp Switch

J345

Towing Recognition Control Module

J519

Vehicle Electrical System Control Module

J533

Data Bus on Board Diagnostic Interface

J623

Engine/Motor Control Module

T2by

2-Pin Connector, Black

T2bz

2-Pin Connector, Black

T4bq

4-Pin Connector, Black

T10p

10-Pin Connector, Black

T17d

17-Pin Connector, Blue

T17m

17-Pin Connector, Blue

T20e

20-Pin Connector, Red

T73a

73-Pin Connector, Black

T73b

73-Pin Connector, Black

T91a

91-Pin Connector

TAHLS

Trailer Wiring Harness Coupling Point

TIUL

Coupling Point in Interior, Bottom Left

A192

Positive Connection 3 (15a) (in Instrument Panel Wiring Harness)

B398

Comfort System CAN Bus High Connection 2 (in Main Wiring Harness)

B399

Comfort System CAN Bus High Connection 3 (in Main Wiring Harness)

B407

Comfort System CAN Bus Low Connection 2 (in Main Wiring Harness)

B408

Comfort System CAN Bus Low Connection 3 (in Main Wiring Harness)

B506

Comfort CAN Bus High Connection (in Interior Wiring Harness)

B507

Comfort CAN Bus Low Connection (in Interior Wiring Harness)

D73

Positive Connection (54) (in Engine/Motor Compartment Wiring Harness)

W1

Positive Connection 1 (54) (in Rear Wiring Harness)

For Vehicles with Trailer Setup

*2

Different Connector Color Possible

*3

For Vehicles with Trailer Hitch

*4

Depending on Equipment

*5

Refer to Applicable Engine Wiring Diagram
