Auxiliary Heater Control Module, Wiper Motor Control Module, Left Front Headlamp, Right Front Headlamp, Fuse Panel D

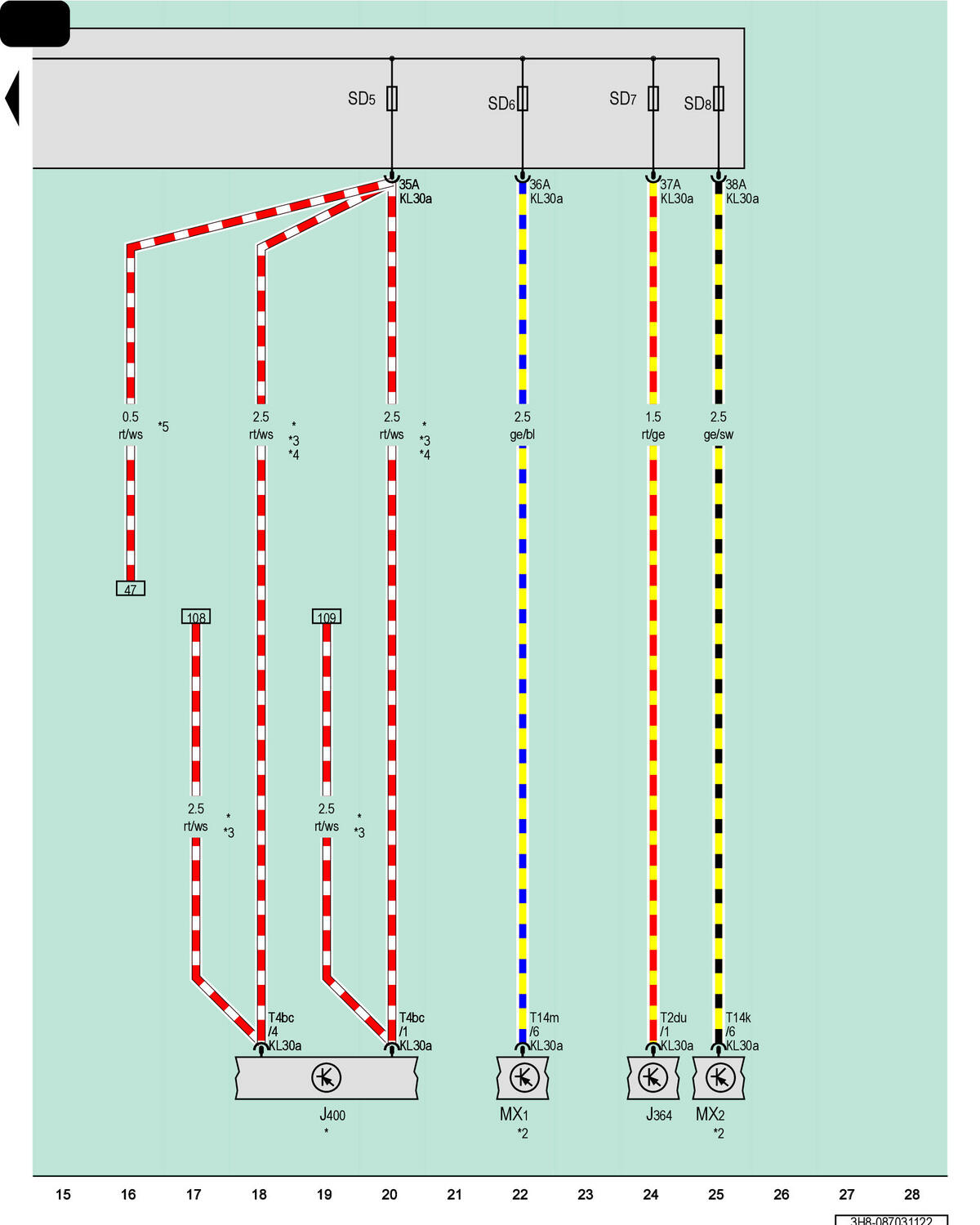

GWW3H8-087031122Courtesy of VOLKSWAGEN GROUP OF AMERICA, INC.

J364

Auxiliary Heater Control Module

J400

Wiper Motor Control Module

MX1

Left Front Headlamp

MX2

Right Front Headlamp

SD

Fuse Panel D

SD5

Fuse 5 (On Fuse Panel D)

SD6

Fuse 6 (On Fuse Panel D)

SD7

Fuse 7 (On Fuse Panel D)

SD8

Fuse 8 (On Fuse Panel D)

T2du

2-Pin Connector, Black

T4bc

4-Pin Connector, Black

T14k

14-Pin Connector, Black

T14m

14-Pin Connector, Black

Refer to Applicable Radiator Fan Wiring Diagram

*2

Refer to Applicable Wiring Diagram

*3

Depending on Equipment

*4

For Vehicles Without Hybrid Drive

*5

For Vehicles with Hybrid Drive
