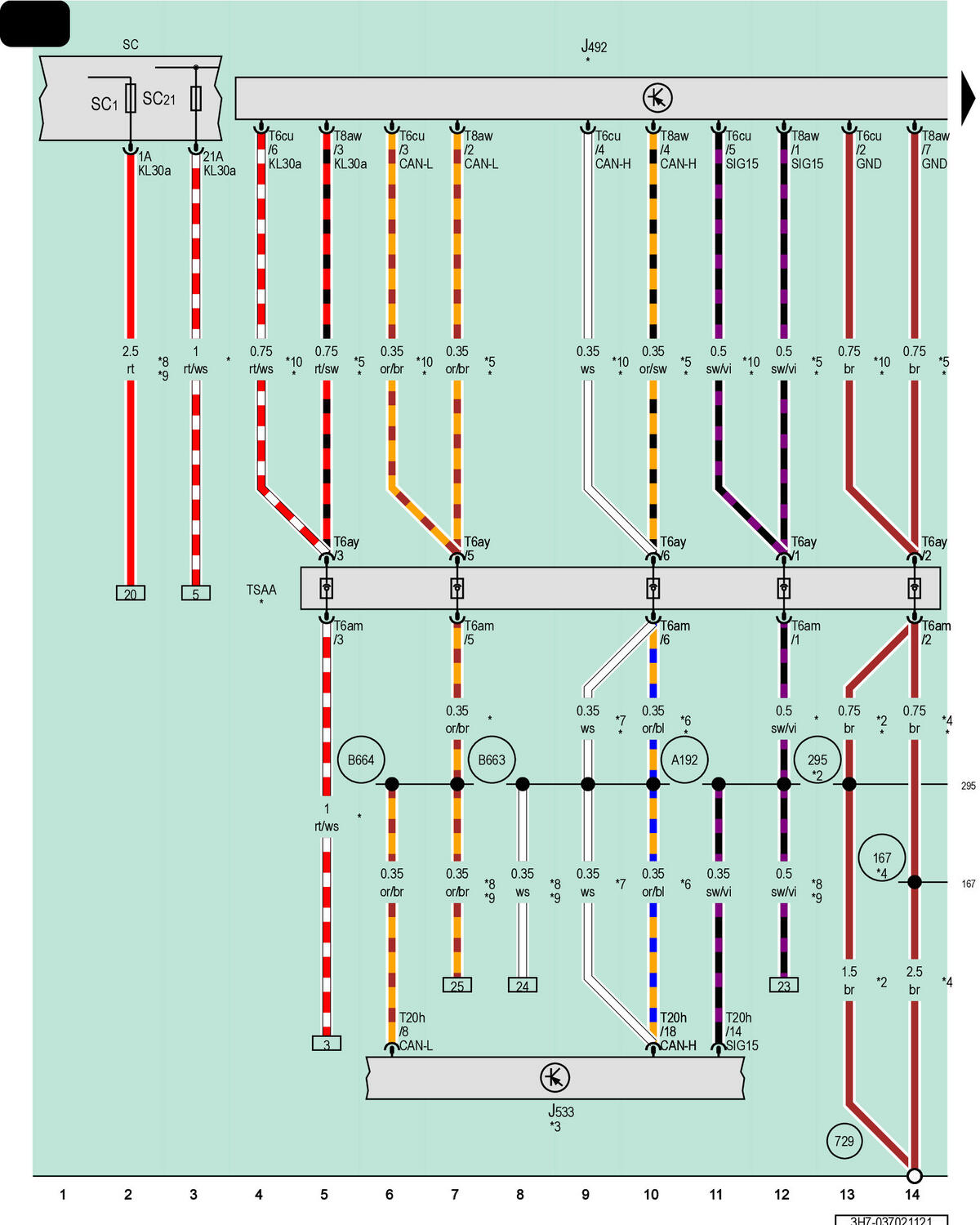

All-Wheel Drive Control Module, Data Bus On Board Diagnostic Interface, Fuse Panel C
J492
All-Wheel Drive Control Module
J533
Data Bus on Board Diagnostic Interface
SC
Fuse Panel C
SC1
Fuse 1 (On Fuse Panel C)
SC21
Fuse 21 (On Fuse Panel C)
T6am
6-Pin Connector, Black
T6ay
6-Pin Connector, Black
T6cu
6-Pin Connector, Black
T8aw
8-Pin Connector, Black
T20h
20-Pin Connector, Red
TSAA
All-Wheel Drive Coupling Point
167
Ground Connection 4 (in Engine/Motor Compartment Wiring Harness)
295
Ground Connection 10 (in Interior Wiring Harness)
729
Ground Connection on Left Rear Wheel Housing
A192
Positive Connection 3 (15a) (in Instrument Panel Wiring Harness)
B663
Suspension Sensor CAN Bus High Connection (in Main Wiring Harness)
B664
Suspension Sensor CAN Bus Low Connection (in Main Wiring Harness)
*
For Vehicles Without Top Sport Equipment
*2
Sedan
*3
Different Connector Color Possible
*4
Sportback
*5
Through November 2020
*6
Through July 2018
*7
From July 2018
*8
For Vehicles with Top Sport Equipment
*9
From June 2021
*10
From November 2020
