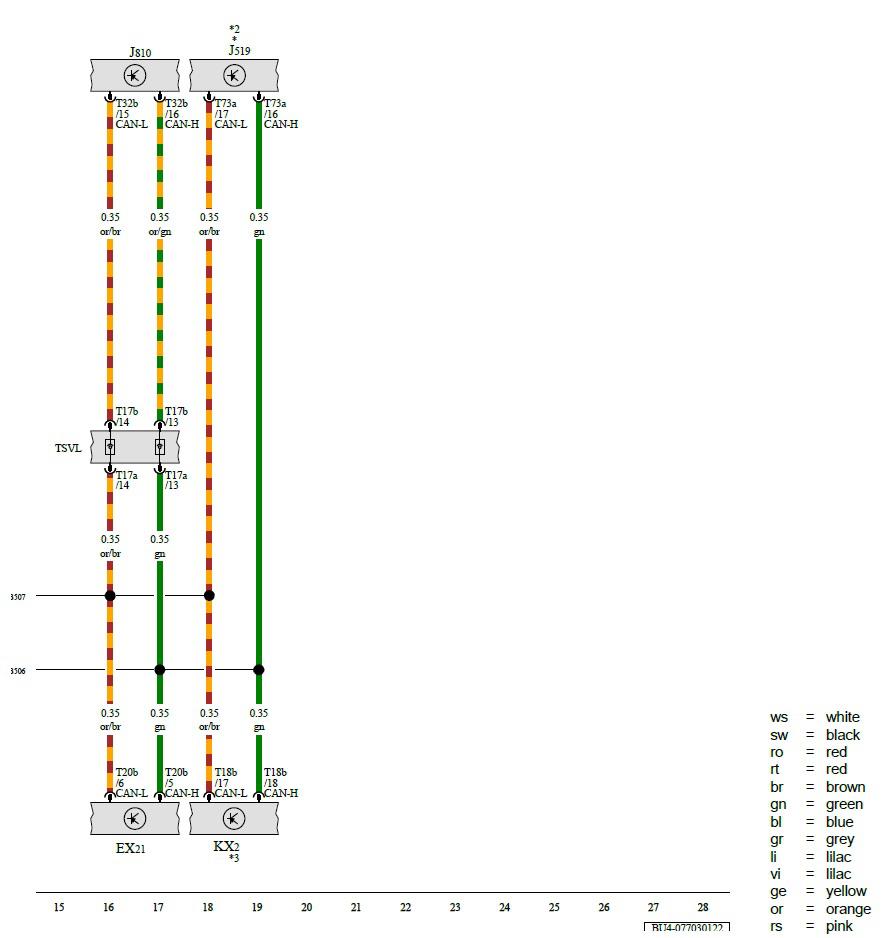

Heater and A/C Controls, Vehicle Electrical System Control Module, Driver Seat Adjustment Control Module, Instrument Cluster
EX21 - Heater and A/C Controls
J519 - Vehicle Electrical System Control Module
J810 - Driver Seat Adjustment Control Module
KX2 - Instrument Cluster
T17a - 17-Pin Connector, Red
T17b - 17-Pin Connector, Red
T18b - 18-Pin Connector, Black
T20b - 20-Pin Connector, Black
T32b - 32-Pin Connector, Black
T73a - 73-Pin Connector, Black
TSVL - Left Front Seat Coupling Station
B506 - Comfort CAN Bus High Connection (in Interior Wiring Harness)
B507 - Comfort CAN Bus Low Connection (in Interior Wiring Harness)
* - Refer to Applicable Wiring Diagram for Ground Concept in Vehicle Interior
*2 - Refer to Applicable Wiring Diagram for Fuses in Vehicle Interior
*3 - Refer to Applicable Wiring Diagram for Instrument Cluster
