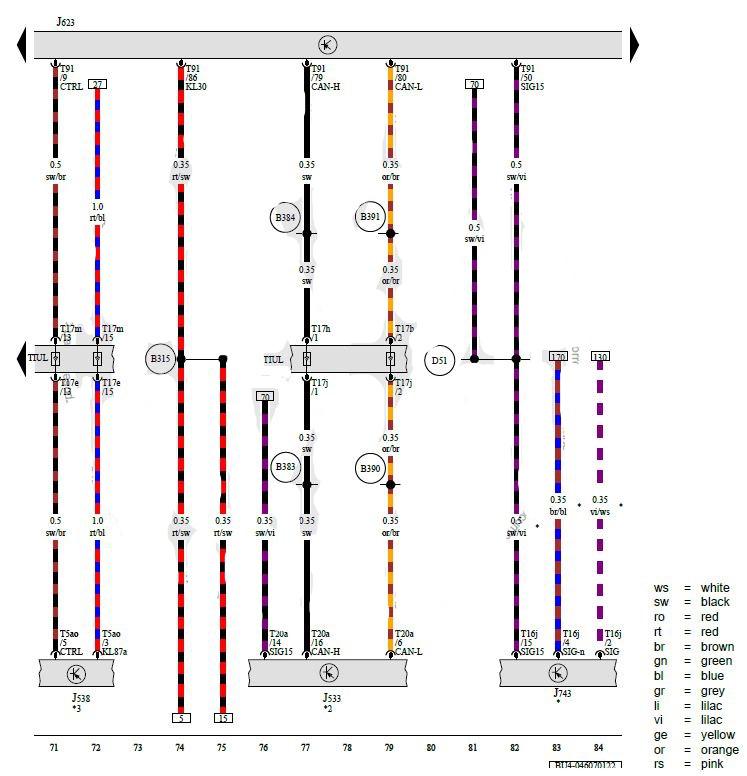

Data Bus On Board Diagnostic Interface, Fuel Pump Control Module, Engine/Motor Control Module, Dual-Clutch Transmission MECHATRONIC
J533
Data Bus on Board Diagnostic Interface
J538
Fuel Pump Control Module
J623
Engine/Motor Control Module
J743
Dual-Clutch Transmission Mechatronic
T5ao
5-Pin Connector, Black
T16j
16-Pin Connector, Black
T17e
17-Pin Connector, Blue
T17h
17-Pin Connector, Brown
T17j
17-Pin Connector, Brown
T17m
17-Pin Connector, Blue
T20a
20-Pin Connector, Black
T91
91-Pin Connector, Black
TIUL
Coupling Point in Interior, Bottom Left
B315
Positive Connection 1 (30a) (in Main Wiring Harness)
B383
Powertrain CAN Bus High Connection 1 (in Main Wiring Harness)
B384
Powertrain CAN Bus High Connection 2 (in Main Wiring Harness)
B390
Powertrain CAN Bus Low Connection 1 (in Main Wiring Harness)
B391
Powertrain CAN Bus Low Connection 2 (in Main Wiring Harness)
B51
Positive Connection 1 (15) (in Engine/Motor Compartment Wiring Harness)
*
For Vehicles with Automatic Transmission (DSG)
*2
Refer to Applicable Wiring Diagram for Data Bus Networking
*3
Refer to Applicable Fuel System Wiring Diagram
