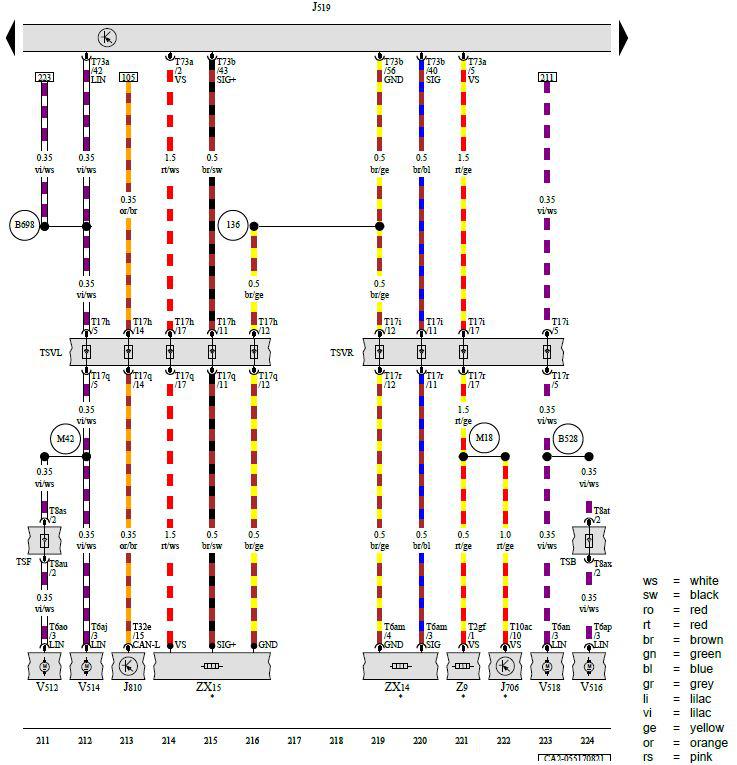

Vehicle Electrical System Control Module, Driver Side Heated Seat
J519 - Vehicle Electrical System Control Module
J706 - Passenger Occupant Detection System Control Module
J810 - Driver Seat Adjustment Control Module
T2gf - 2-Pin Connector, Red
T6aj - 6-Pin Connector, Black
T6am - 6-Pin Connector, Black
T6an - 6-Pin Connector, Black
T6ao - 6-Pin Connector, Black
T6ap - 6-Pin Connector, Black
T8as - 8-Pin Connector
T8at - 8-Pin Connector, Black
T8au - 8-Pin Connector
T8ax - 8-Pin Connector, Black
T10ac - 10-Pin Connector, Black
T17h - 17-Pin Connector, Red
T17i - 17-Pin Connector, Red
T17q - 17-Pin Connector, Red
T17r - 17-Pin Connector, Red
T32e - 32-Pin Connector, Gray
T73a - 73-Pin Connector, Black
T73b - 73-Pin Connector, Black
TSB - Front Passenger Seat Backrest Coupling Point
TSF - Driver Seat Backrest Coupling Point
TSVL - Left Front Seat Coupling Station
TSVR - Right Front Seat Coupling Station
V512 - Left Front Seat Backrest Fan 1
V514 - Left Front Seat Cushion Fan 1
V516 - Right Front Seat Backrest Fan 1
V518 - Right Front Seat Cushion Fan 1
Z9 - Front Passenger Backrest Heating Element
ZX14 - Front Passenger Seat Heating Element with Passenger Occupant Detection System Control Module
ZX15 - Driver Side Heated Seat
136 - Ground Connection 2 (in Heated Seats Wiring Harness)
B528 - LIN Bus Connection 1 (in Main Wiring Harness)
B698 - LIN Bus Connection 3 (in Main Wiring Harness)
M18 - Connection 1 (in Front Passenger Seat Adjustment Wiring Harness)
M42 - Connection 2 (in Driver Seat Wiring Harness)
* - Pre-Wired Component
