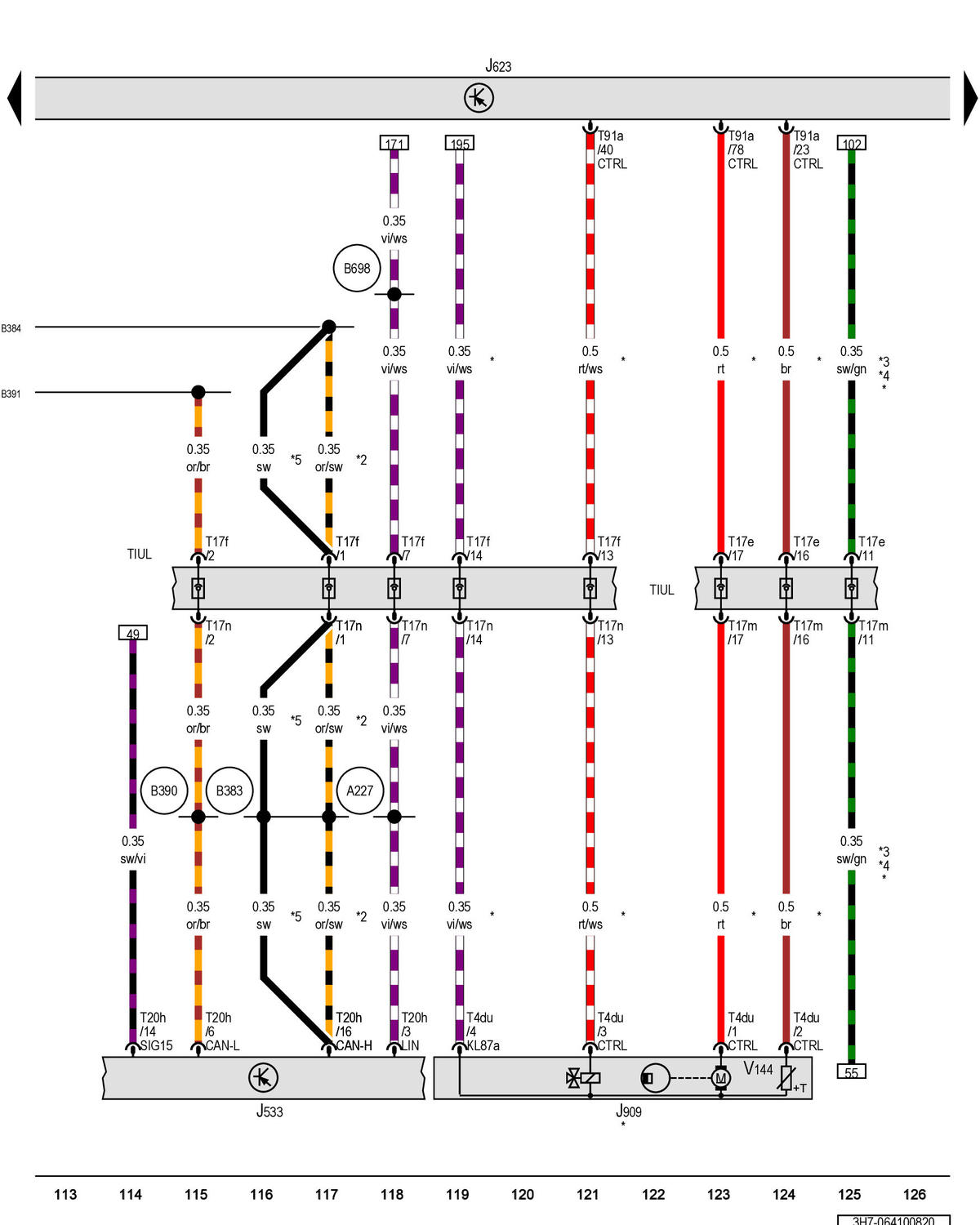

Data Bus On Board Diagnostic Interface, Engine/Motor Control Module, Fuel Tank Leak Detection Control Module
J533
Data Bus on Board Diagnostic Interface
J623
Engine/Motor Control Module
J909
Fuel Tank Leak Detection Control Module
T4du
4-Pin Connector, Black
T17e
17-Pin Connector, Black
T17f
17-Pin Connector, Brown
T17m
17-Pin Connector, Black
T17n
17-Pin Connector, Brown
T20h
20-Pin Connector, Red
T91a
91-Pin Connector, Black
TIUL
Coupling Point in Interior, Bottom Left
V144
Leak Detection Pump
A227
LIN Bus Connection 2 (in Instrument Panel Wiring Harness)
B383
Powertrain CAN Bus High Connection 1 (in Main Wiring Harness)
B384
Powertrain CAN Bus High Connection 2 (in Main Wiring Harness)
B390
Powertrain CAN Bus Low Connection 1 (in Main Wiring Harness)
B391
Powertrain CAN Bus Low Connection 2 (in Main Wiring Harness)
B698
LIN Bus Connection 3 (in Main Wiring Harness)
*
For USA Only
*2
Through July 2018
*3
For Vehicles with Engine Remote Start
*4
For Vehicles with Engine Remote Start Setup
*5
From July 2018
