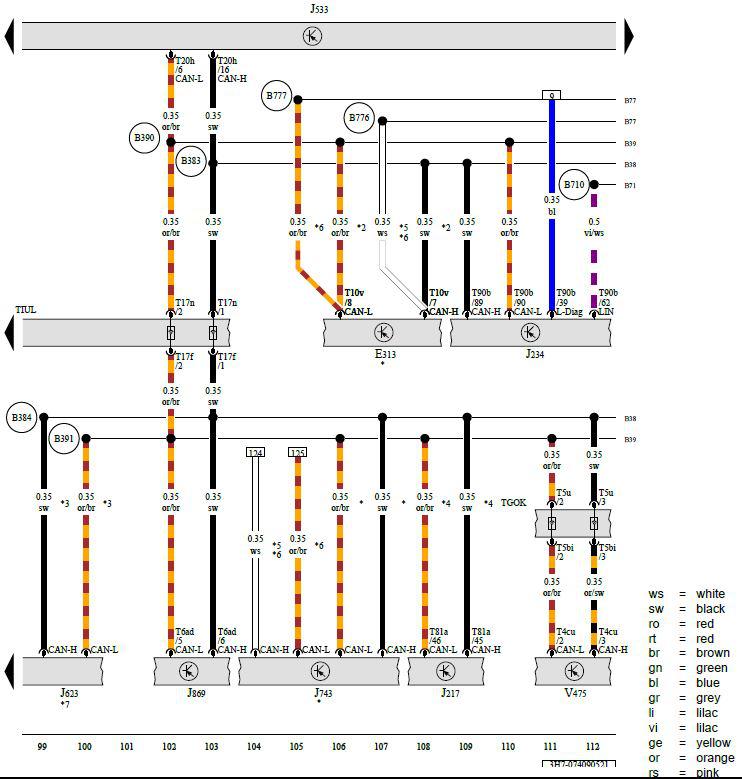

Selector Lever, Transmission Control Module, Airbag Control Module, Data Bus on Board Diagnostic Interface, Engine/Motor Control Module, Dual-Clutch Transmission Mechatronic, Structure-Borne Sound Control Module, Transmission Fluid Auxiliary Hydraulic Pump 1
E313 - Selector Lever
J217 - Transmission Control Module
J234 - Airbag Control Module
J533 - Data Bus on Board Diagnostic Interface
J623 - Engine/Motor Control Module
J743 - Dual-Clutch Transmission Mechatronic
J869 - Structure-Borne Sound Control Module
T4cu - 4-Pin Connector, Black
T5bi - 5-Pin Connector, Black
T5u - 5-Pin Connector, Black
T6ad - 6-Pin Connector, Black
T10v - 10-Pin Connector, Black
T17f - 17-Pin Connector, Brown
T17n - 17-Pin Connector, Brown
T20h - 20-Pin Connector, Red
T81a - 81-Pin Connector, Black
T90b - 90-Pin Connector, Yellow
TGOK - Transmission Fluid Cooler Coupling Point
TIUL - Coupling Point in Interior, Bottom Left
V475 - Transmission Fluid Auxiliary Hydraulic Pump 1
B383 - Powertrain CAN Bus High Connection 1 (in Main Wiring Harness)
B384 - Powertrain CAN Bus High Connection 2 (in Main Wiring Harness)
B390 - Powertrain CAN Bus Low Connection 1 (in Main Wiring Harness)
B391 - Powertrain CAN Bus Low Connection 2 (in Main Wiring Harness)
B710 - LIN Bus Connection 5 (in Main Wiring Harness)
B776 - Hybrid CAN Bus High Connection 1 (in Main Wiring Harness)
B777 - Hybrid CAN Bus Low Connection 1 (in Main Wiring Harness)
* - Refer to Applicable Wiring Diagram for Automatic Transmission (DSG)
*2 - For Vehicles Without Hybrid Drive
*3 - Refer to Applicable Engine Wiring Diagram
*4 - Depending on Equipment
*5 - Turquoise Wire
*6 - For Vehicles with Hybrid Drive
*7 - Refer to Applicable Wiring Diagram
