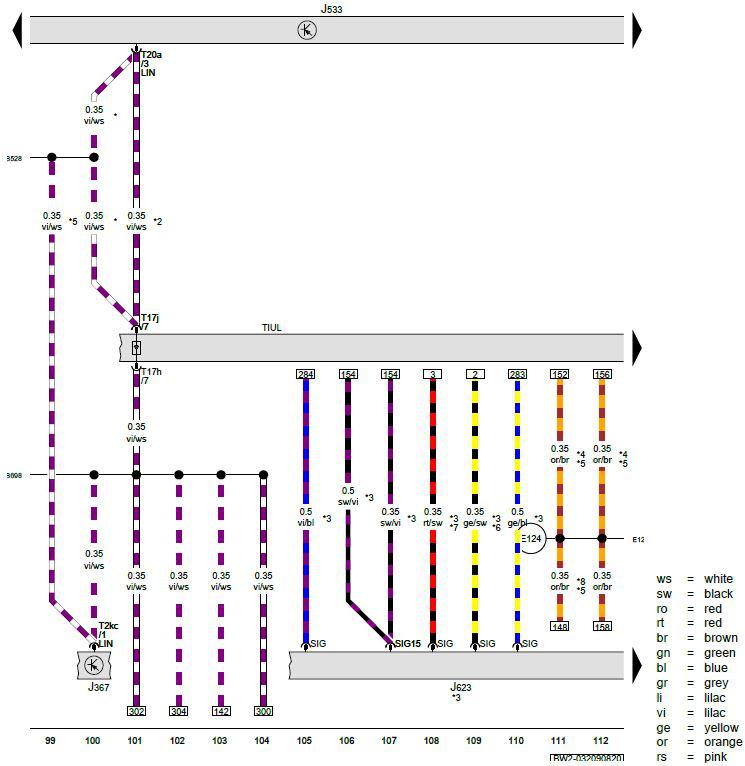

Battery Monitoring Control Module, Data Bus on Board Diagnostic Interface, Engine/Motor Control Module
J367 - Battery Monitoring Control Module
J533 - Data Bus on Board Diagnostic Interface
J623 - Engine/Motor Control Module
T2kc - 2-Pin Connector, Black
T17h - 17-Pin Connector, Brown
T17j - 17-Pin Connector, Brown
T20a - 20-Pin Connector, Red
TIUL - Coupling Point in Interior, Bottom Left
B528 - LIN Bus Connection 1 (in Main Wiring Harness)
B698 - LIN Bus Connection 3 (in Main Wiring Harness)
E124 - CAN Bus Drive Low Connection 1 (in Engine Wiring Harness)
* - For Vehicles with a Converter
*2 - For Vehicles Without a Converter
*3 - Refer to Applicable Engine Wiring Diagram
*4 - Refer to Applicable Wiring Diagram for Automatic Transmission (DSG)
*5 - Depending on Equipment
*6 - For Vehicles with a 1.4L Engine
*7 - For Vehicles with a 2.0L Engine
*8 - Left-Hand Drive Vehicles
