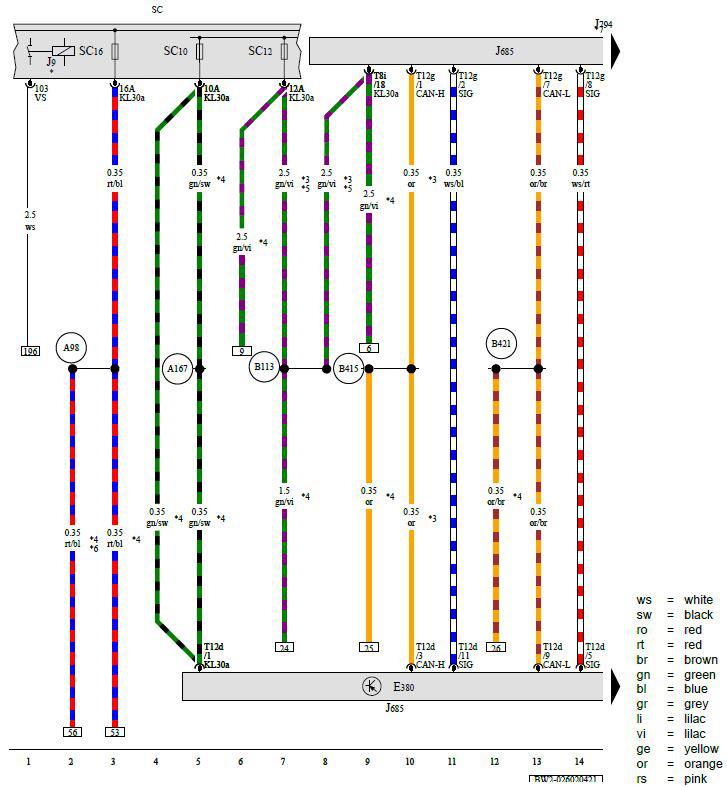

Multimedia System Control Head, Rear Window Defogger Relay, Front Information Display Control Head, Information Electronics Control Module 1, Fuse Panel C
E380 - Multimedia System Control Head
J9 - Rear Window Defogger Relay
J685 - Front Information Display Control Head
J794 - Information Electronics Control Module 1
SC - Fuse Panel C
SC10 - Fuse 10 (On Fuse Panel C)
SC12 - Fuse 12 (On Fuse Panel C)
SC16 - Fuse 16 (On Fuse Panel C)
T8i - 8-Pin Connector, Black
T12d - 12-Pin Connector, Black
T12g - 12-Pin Connector, Gray
A98 - Positive Connection 4 (30) (in Instrument Panel Wiring Harness)
A167 - Positive Connection 3 (30a) (in Instrument Panel Wiring Harness)
B113 - Positive Connection (30a) (in Left Interior Wiring Harness)
B415 - Infotainment CAN Bus High Connection 1 (in Main Wiring Harness)
B421 - Infotainment CAN Bus Low Connection 1 (in Main Wiring Harness)
* - Refer to Applicable Standard Equipment Wiring Diagram
*2 - Through July 2018
*3 - From May 2016
*4 - Depending on Equipment
*5 - Diameter Depends on Equipment
*6 - From September 2018
*7 - Different Connector Color Possible
