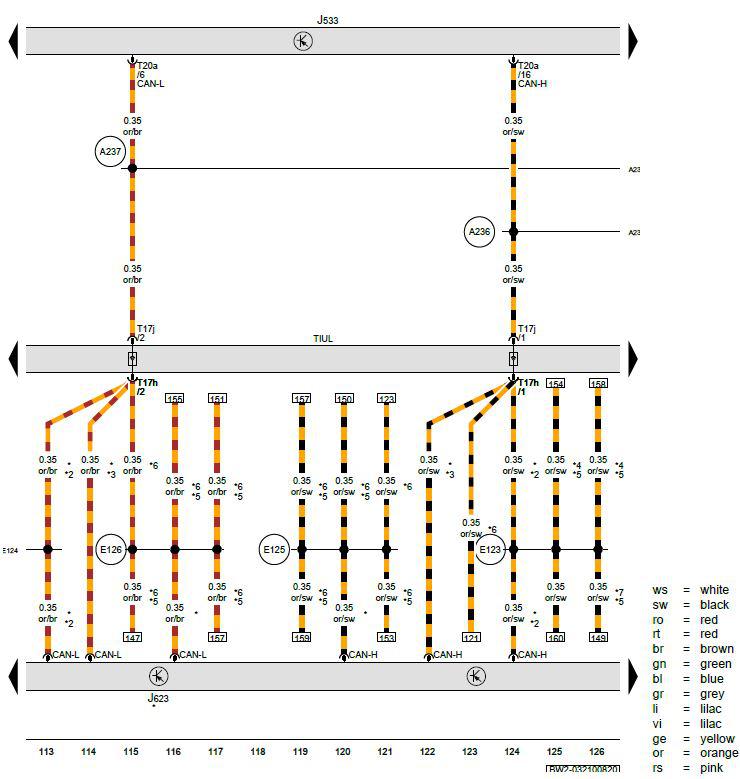

Data Bus on Board Diagnostic Interface, Engine/Motor Control Module
J533 - Data Bus on Board Diagnostic Interface
J623 - Engine/Motor Control Module
T17h - 17-Pin Connector, Brown
T17j - 17-Pin Connector, Brown
T20a - 20-Pin Connector, Red
TIUL - Coupling Point in Interior, Bottom Left
A236 - CAN Bus Drive High Connection 1 (in Instrument Panel Wiring Harness)
A237 - CAN Bus Drive Low Connection 1 (in Instrument Panel Wiring Harness)
E123 - CAN Bus Drive High Connection 1 (in Engine Wiring Harness)
E124 - CAN Bus Drive Low Connection 1 (in Engine Wiring Harness)
E125 - CAN Bus Drive High Connection 2 (in Engine Wiring Harness)
E126 - CAN Bus Drive Low Connection 2 (in Engine Wiring Harness)
* - Refer to Applicable Engine Wiring Diagram
*2 - For Vehicles with Automatic Transmission (DSG)
*3 - For Vehicles with a Manual Transmission
*4 - Refer to Applicable Wiring Diagram for Automatic Transmission (DSG)
*5 - Depending on Equipment
*6 - For RHD Vehicles
*7 - Left-Hand Drive Vehicles
