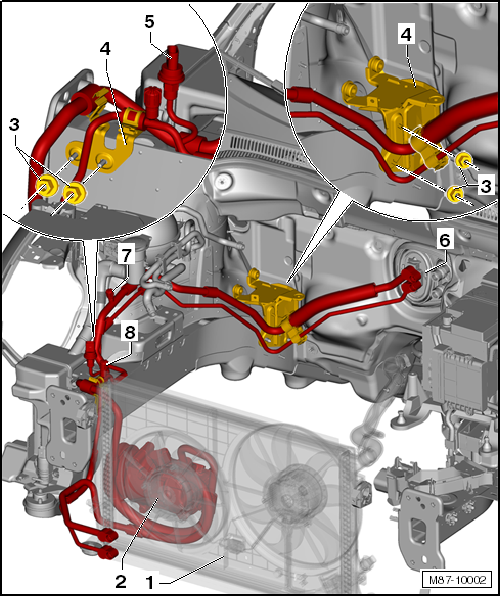

Refrigerant Circuit Components Overview
WARNING: This page is about a different car, the 2014 Volkswagen Jetta, 2013 Volkswagen Jetta, 2012 Volkswagen Jetta, and 2011 Volkswagen Jetta. However, it is still accessible from the selected car via links, so may be relevant.
- Condenser
- Removing and installing, refer to .
- A/C Compressor
- Pay attention to notes for installing A/C compressor, refer to A/C COMPRESSOR, INSTALLATION INFORMATION .
- Removing and installing, refer to A/C COMPRESSOR .
- Hex Head Nut
- 6 Nm
- Bracket
- High Pressure Sensor -G65-
- Removing, refer to High Pressure Sensor -G65- .
- Expansion Valve
- Function and removal, refer to EXPANSION VALVE .
- Evacuating and Charging Valve
- Low pressure side.
- Environmentally hazardous draining of refrigerant is an offense punishable by law.
- Capacities, refer to SPECIFICATIONS .
- Evacuating and Charging Valve
- High pressure side
- Environmentally hazardous draining of refrigerant is an offense punishable by law.
- Capacities, refer to SPECIFICATIONS .
