Overview - Component Location, Sound System

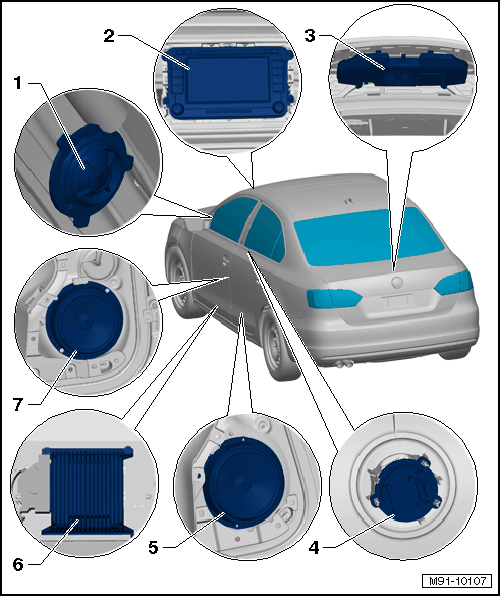

GWWM91-10107Courtesy of VOLKSWAGEN GROUP OF AMERICA, INC.
  1. Left Front Treble Speaker -R20- /Right Front Treble Speaker -R22-
  2. Radio/RNS
  3. Subwoofer -R211-
  4. Left Rear Treble Speaker -R14- /Right Rear Treble Speaker -R16-
  5. Left Rear Bass Speaker -R15- /Right Rear Bass Speaker -R17-
  6. Amplifier -R12-
  7. Left Front Bass Speaker -R21- /Right Front Bass Speaker -R23-
