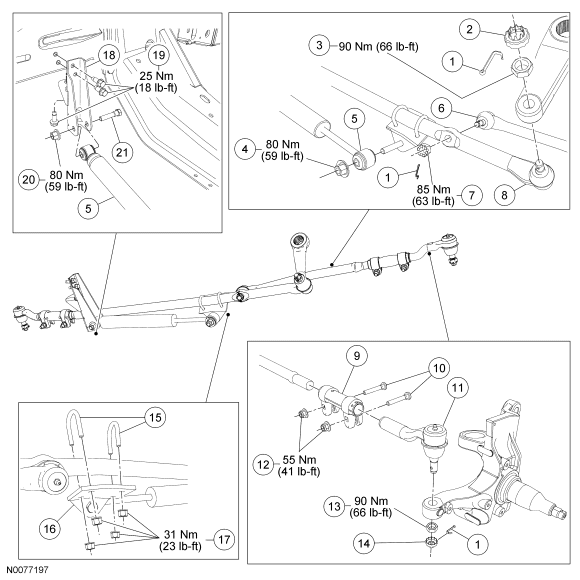

Steering Linkage - Exploded View
WARNING: This page is about a different car, the 2008 Ford RV Cutaway, 2008 Ford Econoline, 2008 Ford E450 Super Duty, and 2008 Ford Cutaway. However, it is still accessible from the selected car via links, so may be relevant.
NOTE:
Dual rear wheel (DRW) shown, single rear wheel (SRW) similar.
| Item | Part Number | Description |
|---|---|---|
| 1 | N642569 | Cotter pins (3 required) |
| 2 | W711374 | Drag link-to-sector shaft arm nut retainer |
| 3 | 3N807 | Drag link-to-sector shaft arm nut |
| 4 | N806085 | Steering linkage damper-to-drag link bracket nut |
| 5 | 3E651 | Steering linkage damper |
| 6 | 3A130A | Inner tie-rod end |
| 7 | N800895 | Inner tie-rod end-to-drag link nut |
| 8 | 3304 | Sector shaft arm drag link |
| 9 | 3281 | Adjusting sleeve (2 required) |
| 10 | - | Adjusting sleeve clamp bolts (4 required) (part of 3281) |
| 11 | 3A130 | Outer tie-rod end (2 required) |
| 12 | W520213 | Adjusting sleeve clamp nuts (4 required) (also part of 3281) |
| 13 | N800895 | Outer tie-rod end nut (2 required) |
| 14 | W711374 | Outer tie-rod end nut retainer (2 required) |
| 15 | N805804 | Steering linkage damper-to-drag link bracket U-bolts (2 required) |
| 16 | 3E652B | Steering linkage damper-to-drag link bracket |
| 17 | N620481 | Steering linkage damper-to-drag link bracket U-bolt nuts (4 required) |
| 18 | 3E652A | Steering linkage damper frame bracket |
| 19 | W611645 | Steering linkage damper frame bracket bolts (3 required) |
| 20 | N806496 | Steering linkage damper-to-frame bracket nut |
| 21 | N605704 | Steering linkage damper-to-frame bracket bolt |
- For additional information, refer to the procedures.
