Windshield Washer System Overview
WARNING: This page is about a different car, the 2011 Volkswagen CC, 2010 Volkswagen CC, and 2009 Volkswagen CC. However, it is still accessible from the selected car via links, so may be relevant.
NOTE:

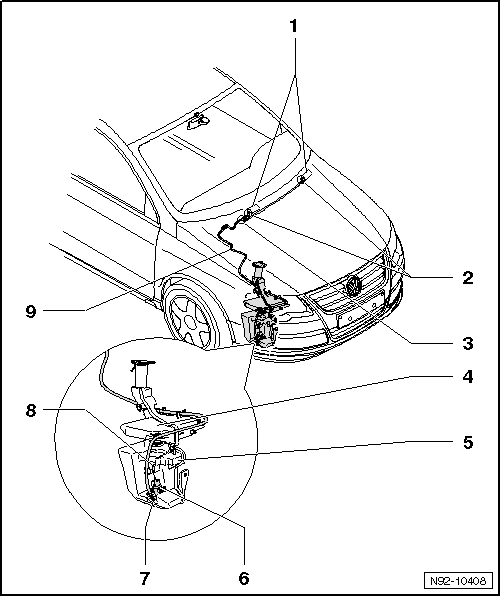

The washer fluid tank is installed as a one- or two-part version, depending on equipment. The following illustration shows the two-part version of the windshield/headlamp washer system on the sedan.
- Spray Nozzles Windshield Washer System
- Removing and installing, refer to WINDSHIELD SPRAY NOZZLES .
- Adjusting, refer to WINDSHIELD SPRAY NOZZLES, ADJUSTING .
- Angle Coupling
- Connection to front windshield washer nozzle.
- Overview of washer fluid hose couplings, refer to WINDSHIELD WASHER FLUID HOSE .
- Y-Connection
- Allocation of washer fluid line to windshield spray nozzles.
- Upper Section Of Tank For Windshield Washer System and Headlamp Cleaning System
- Bolts 5 Nm
- Removing and installing, refer to WINDSHIELD AND HEADLAMP WASHER FLUID RESERVOIR UPPER SECTION .
- One-part windshield washer system tank, removing and installing, refer to ONE-PIECE WASHER FLUID RESERVOIR .
- Lower Section Of Tank For Windshield Washer System and Headlamp Cleaning System
- Bolts 5 Nm
- Removing and installing, refer to WINDSHIELD AND HEADLAMP WASHER FLUID RESERVOIR LOWER SECTION .
- Windshield Washer Pump -V5-
- Removing and installing, refer to WINDSHIELD WASHER PUMP V5 .
- The windshield washer pump can be tested with the vehicle electrical system control module output diagnostic test mode.
- Angle Coupling
- Connection on Windshield Washer Pump -V5-.
- Overview of washer fluid hose couplings, refer to WINDSHIELD WASHER FLUID HOSE .
- Windshield Washer Fluid Level Sensor -G33-
- Removing and installing, refer to WINDSHIELD WASHER FLUID LEVEL SENSOR G33 .
- Hose
- Hose repair, refer to WINDSHIELD WASHER FLUID HOSE .
