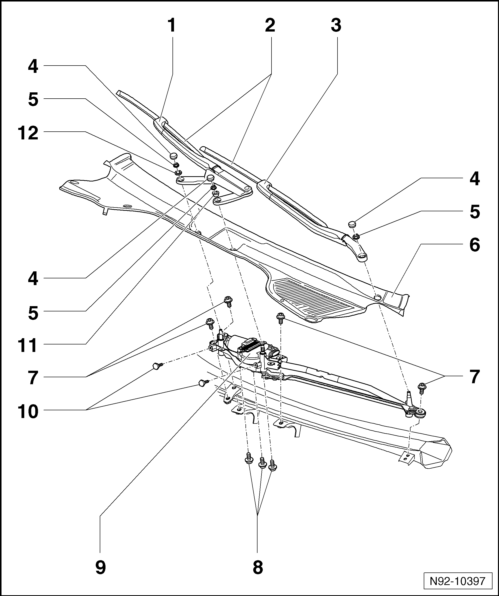

Windshield Wiper System Overview
WARNING: This page is about a different car, the 2007 Volkswagen Touareg, 2006 Volkswagen Touareg, 2005 Volkswagen Touareg, and 2004 Volkswagen Touareg. However, it is still accessible from the selected car via links, so may be relevant.
- Wiper Arm, Passenger Side
- Removing and installing, refer to PASSENGER SIDE WIPER ARM, REMOVING .
- Windshield Wiper
- Removing and installing, refer to WINDSHIELD WIPER .
- Adjusting park position, refer to WINDSHIELD WIPER BLADES, ADJUSTING PARK POSITION .
- Driver Side Wiper Arm
- Removing and installing, refer to DRIVER SIDE WIPER ARM, REMOVING .
- Cap
- Wiper Arm Nut On Wiper Arm Shaft
- Driver wiper arm: 32 Nm
- Passenger wiper arm: 32 Nm
- Passenger wiper arm shaft: 15 Nm
- Plenum Chamber Cover
- Bolts For Wiper Frame With Linkage To Body
- 10 Nm
- Wiper Motor To Wiper Frame Bolts
- 7 Nm
- Windshield Wiper Motor -V- With Linkage
- Unit with Wiper motor control module -J400-.
- Windshield Wiper Motor with Wiper Frame, removing and installing, refer to WIPER FRAME WITH LINKAGE AND WINDSHIELD WIPER MOTOR -V-, REMOVING .
- Windshield Wiper Motor, removing from Wiper Frame, refer to WINDSHIELD WIPER MOTOR, REMOVING FROM WIPER FRAME .
- Crank nut to wiper motor shaft: 20 Nm.
- Windshield Wiper Control Module -J400-, Coding, refer to WIPER MOTOR CONTROL MODULE -J400-, CODING .
- Starting 11/07 with APP function (Alternating Park Position). Deactivate APP function, refer to WIPER MOTOR APP FUNCTIONS, DEACTIVATING STARTING 11.07 .
- Wiper Motor Bolts To Bulkhead Plenum Chamber
- 7 Nm
- Cone
- Installed in passenger side wiper arm.
- Loosen in wiper arm to adjust park position.
- Washer
