Control Units
CONTROL UNITS LOCATION
| Component | Location |
|---|---|

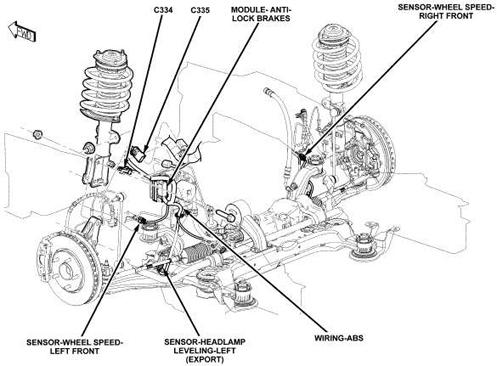

| Anti-Lock Brakes Module | Left front of engine compartment. See Figure. |
| Auto Headlamp Sensor | Under top center of dash. See Figure. |

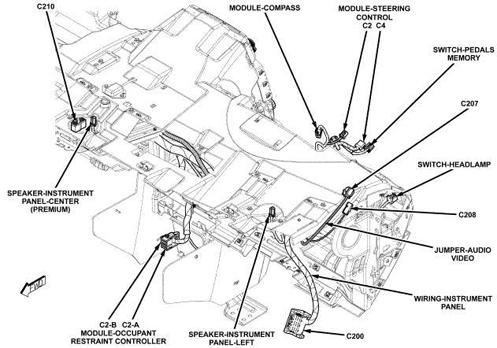

| Compass Module | Behind left side of dash. See Figure. |

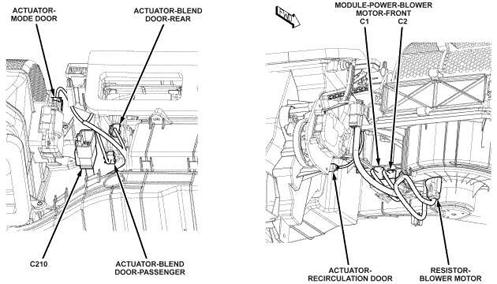

| Front Blower Motor Power Module | HVAC unit. See Figure. |

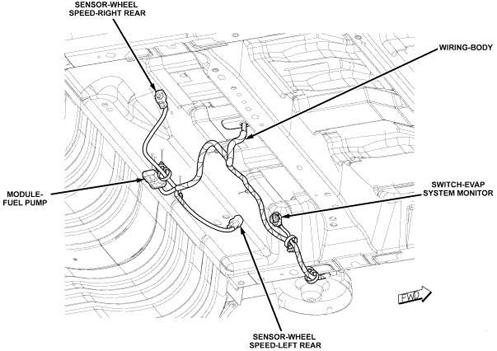

| Fuel Pump Module | Under rear of vehicle. See Figure. |

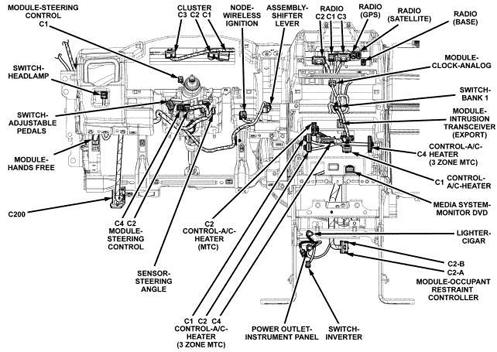

| Hands Free Module | Behind left end of dash. See Figure. |

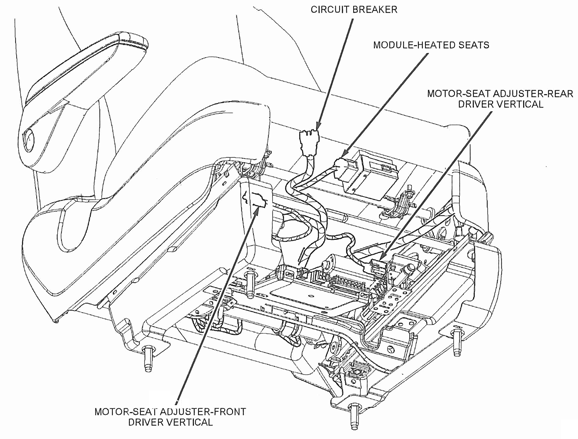

| Heated Seats Module | Under driver's seat. See Figure. |

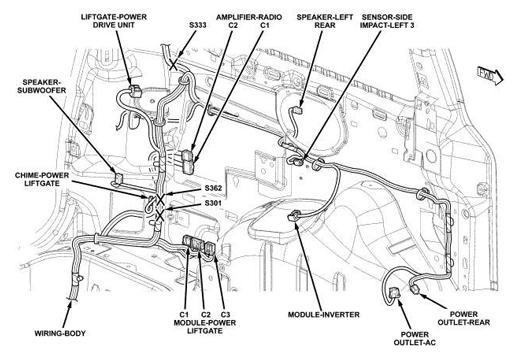

| Inverter Module | Above left rear wheelwell. See Figure. |

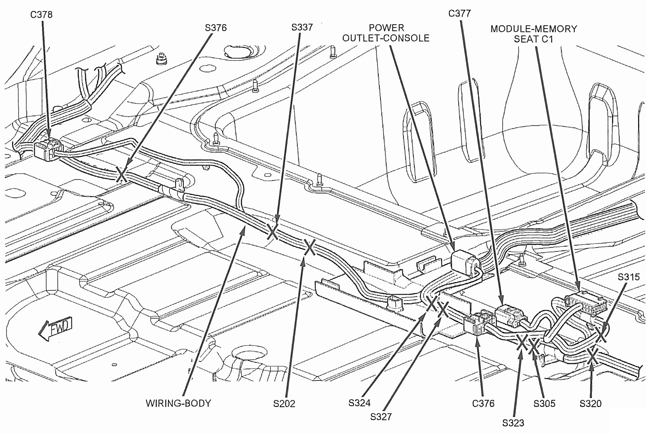

| Memory Seat Module | Under driver's seat. See Figure. |

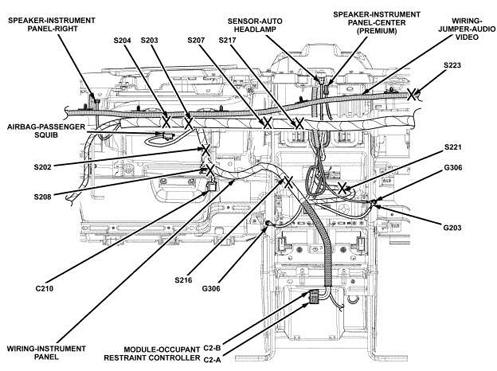

| Occupant Restraint Controller Module | Under center of dash. See Figure. |

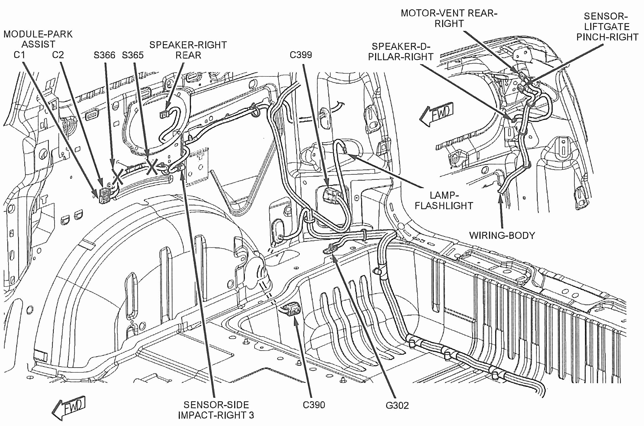

| Park Assist Module | Behind right quarterpanel. See Figure. |
| Power Liftgate Module | Mounted on left "D" pillar. See Figure. |

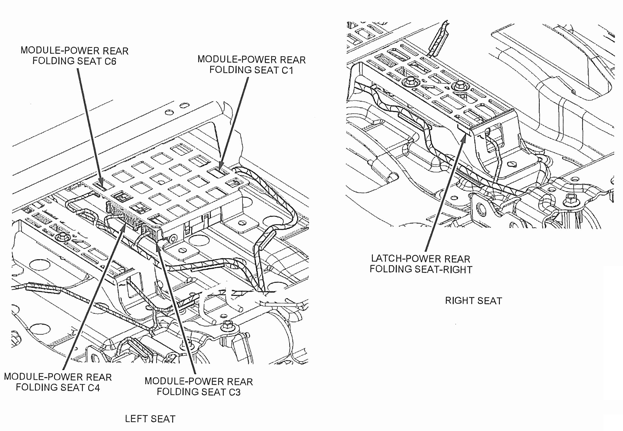

| Power Rear Folding Seat Module | Under left third row seat. See Figure. |

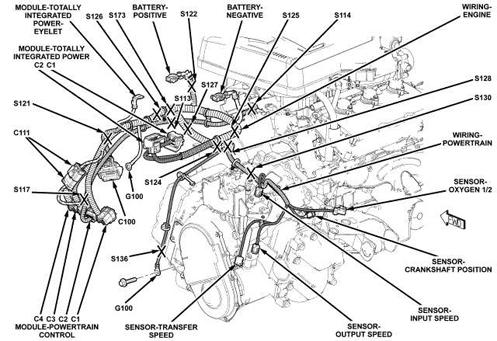

| Powertrain Control Module (3.8L) | Left side of engine compartment. See Figure. |

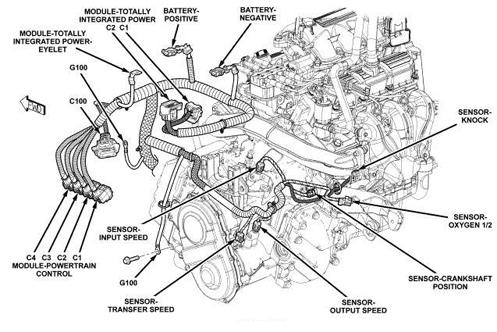

| Powertrain Control Module (4.0L) | Left side of engine compartment. See Figure. |

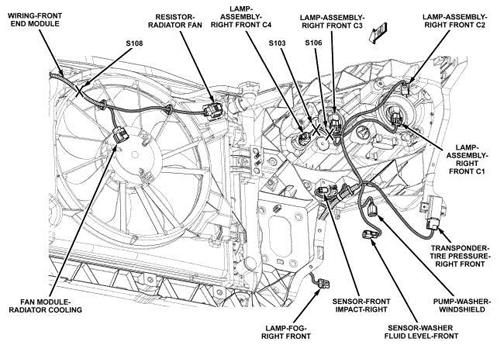

| Radiator Cooling Fan Module | Behind radiator cooling fan. See Figure. |

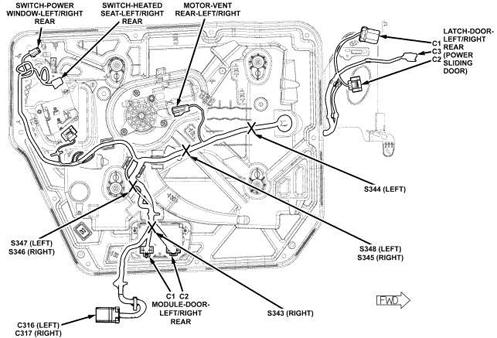

| Rear Door Module (Left/Right) | Respective rear doors. See Figure. |

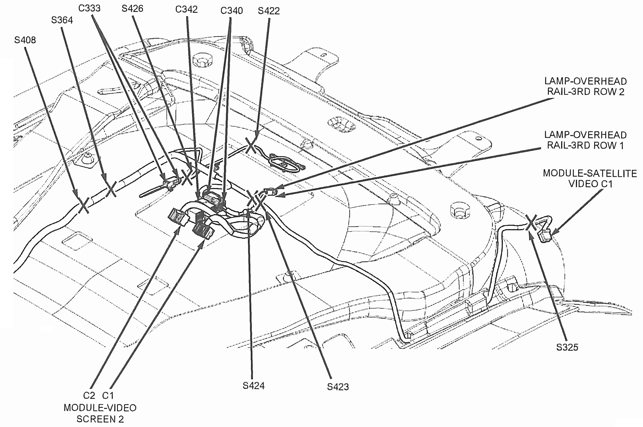

| Satellite Module | Left rear of roof. See Figure. |
| Steering Control Module | Behind left side of dash. See Figure. |

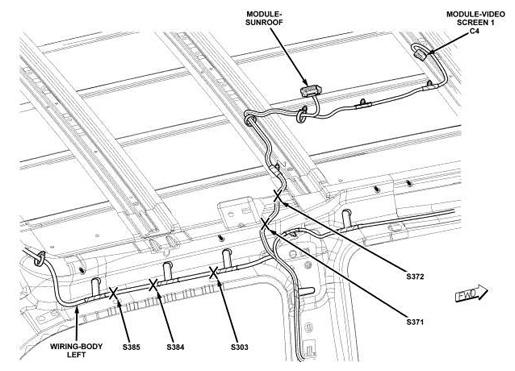

| Sunroof Module | Sunroof assembly. See Figure. |

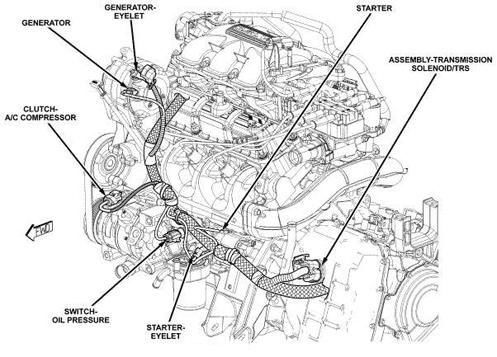

| Transmission Solenoid/TRS Assembly | Left side of transmission. See Figure. |
