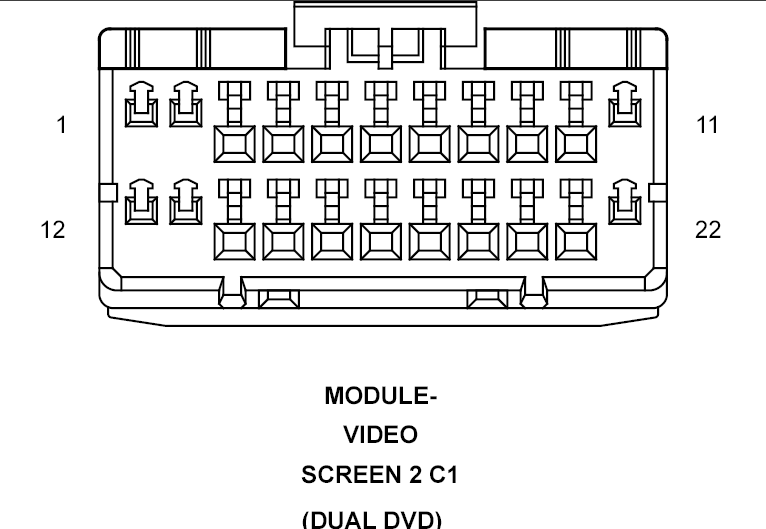

Video Screen Dual DVD Module 2 Connector End View (C1)
MODULE-VIDEO SCREEN 2 C1 - 22 WAY (DUAL DVD)
| CAV | CIRCUIT | FUNCTION |
| 1 | X114 20GY/LB | FUSED B(+) |
| 2 | - | - |
| 3 | - | - |
| 4 | - | - |
| 5 | X965 20GY/BR | I/R AUDIO LEFT |
| 6 | X964 20GY/WT | I/R AUDIO RIGHT |
| 7 | X549 20DG/TN | VDO-VIDEO SHIELD 3 |
| 8 | X567 20DG/VT | VDO-AUDIO LEFT 5 |
| 9 | X566 20DB/OR | VDO-AUDIO RIGHT 5 |
| 10 | X564 20GY/LB | VDO-AUDIO RETURN 5 |
| 11 | X563 20GY/YL | VDO-VIDEO SIGNAL 5 |
| 12 | - | - |
| 13 | - | - |
| 14 | - | - |
| 15 | X573 20GY/WT | I/R DIGITAL AUDIO SIGNAL 1 |
| 16 | X574 20GY/BK | I/R DIGITAL AUDIO SIGNAL 2 (EXCEPT SUNROOF) |
| 16 | X574 20GY/DG | I/R DIGITAL AUDIO SIGNAL 2 (SUNROOF) |
| 17 | X575 20GY/RD | I/R DIGITAL AUDIO REFERENCE (EXCEPT SUNROOF) |
| 17 | X575 20GY/WT | I/R DIGITAL AUDIO REFERENCE (SUNROOF) |
| 18 | X547 20GY/WT | VDO-VIDEO SIGNAL 3 |
| 19 | X548 20GY/YL | VDO-VIDEO COMMON 3 |
| 20 | X568 20GY/DB | VDO-AUDIO RETURN 5 |
| 21 | X565 20DG/LB | VDO-VIDEO SHIELD 5 |
| 22 | X530 20GY/DB | GROUND |
