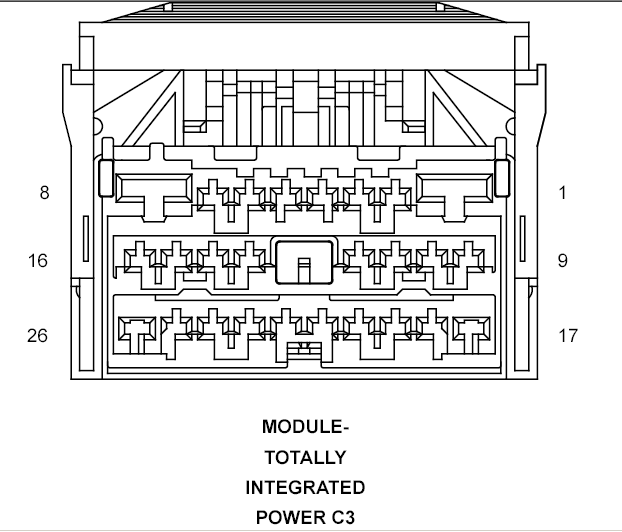

Totally Integrated Power Module Connector End View (C3)
MODULE-TOTALLY INTEGRATED POWER C3 - GREEN 26 WAY
| CAV | CIRCUIT | FUNCTION |
| 1 | A16 10RD/BR | FUSED B(+) |
| 2 | K175 20BR/LB | RAD FAN HIGH SPEED CONTROL |
| 3 | L43 18WT/DB | LEFT LOW BEAM DRIVER |
| 4 | - | - |
| 5 | - | - |
| 6 | L910 20BK/LG | HEADLAMP RETURN SIGNAL |
| 7 | - | - |
| 8 | N23 10DB/DG | RAD FAN LOW SPEED CONTROL |
| 9 | - | - |
| 10 | L33 18WT/LG | HIGH BEAM OUTPUT |
| 11 | L44 18WT/TN | RIGHT LOW BEAM DRIVER |
| 12 | L78 18WT/OR | RIGHT TURN SIGNAL |
| 13 | L911 20BK/LB | HEADLAMP RETURN SIGNAL |
| 14 | - | - |
| 15 | - | - |
| 16 | - | - |
| 17 | - | - |
| 18 | X21 20GY/YL | HORN CONTROL OUTPUT |
| 19 | L34 18WT/GY | HIGH BEAM OUTPUT |
| 20 | L77 18WT/BR | LEFT TURN SIGNAL |
| 21 | W20 16BR/YL | REAR WASHER PUMP MOTOR CONTROL |
| 22 | W24 20BR/OR | HEADLAMP WASHER RELAY CONTROL |
| 23 | - | - |
| 24 | X22 20GY/LB | HORN CONTROL OUTPUT |
| 25 | W10 16BR | FRONT WASHER PUMP MOTOR CONTROL |
| 26 | W28 14BR/OR | HEADLAMP WASHER RELAY SUPPLY (EXPORT) |
