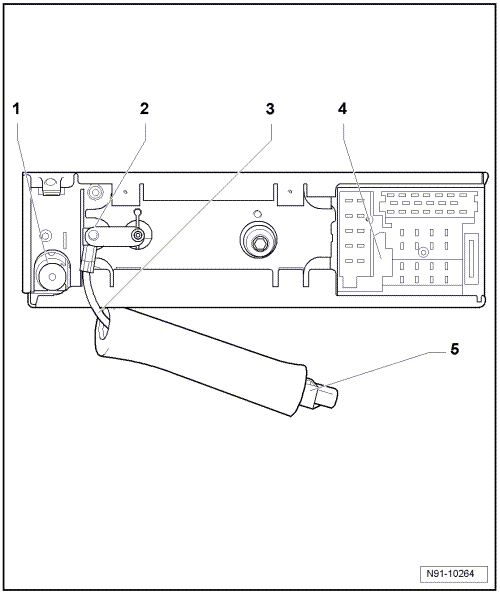

Connector Overview
- Radio Reception Antenna Connector
- Navigation Antenna Connector
- Navigation Antenna Adapter Cable
- this adapter cable must always be installed, otherwise correct navigation antenna wire connection is not guaranteed.
- Multi-Pin Connector 1-4
- Multi-pin connector "1" is not used.
- Multi-pin connector "2" for line out, telephone, CD changer. Refer to CONNECTOR 2 CONTACT ASSIGNMENT
- Multi-pin connector "3" for speaker outputs. Refer to CONNECTOR 3 CONTACT ASSIGNMENT
- Multi-pin connector "4" for Gala, telephone, voltage supply. Refer to CONNECTOR 4 CONTACT ASSIGNMENT
- Navigation Antenna Connector
