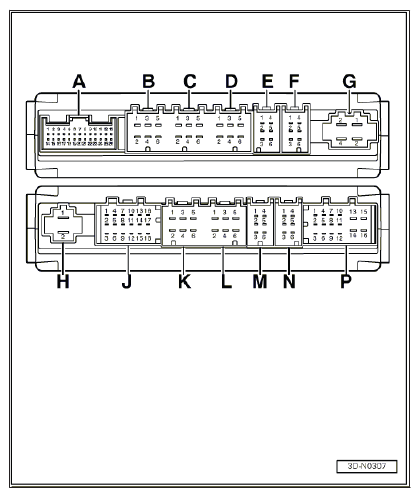

Memory Seat Control Module Connector End Views (J136, T26s*)
NOTE:
-J136- is used individually for the driver's, front passenger and rear seat locations. Multi-pin connector identification for all control module locations/applications is given below.
| A | Multi-pin connector, 26-pin (Driver's seat: T26sa; Front passenger's seat: T26sb; Rear seats: T26sc) |
| B | Multi-pin connector, 6-pin (Driver's seat: T6sb; Front passenger's seat: T6sa; Rear seats: T6st) |
| C | Multi-pin connector, 6-pin (Driver's seat: T6sc; Front passenger's seat: T6sg; Rear seats: T6sz) |
| D | Multi-pin connector, 6-pin (Driver's seat: T6sd; Rear seats: T6su) |
| E | Multi-pin connector, 6-pin (Driver's seat: T6se; Front passenger's seat: T6sh; Rear seats: T6sv) |
| F | Multi-pin connector, 6-pin (Driver's seat: T6sf; Front passenger's seat: T6sj; Rear seats: T6sy) |
| G | Multi-pin connector, 4-pin (Driver's seat: T4sg; Front passenger's seat: T4sh; Rear seats: T4sj) |
| H | Multi-pin connector, 2-pin (Driver's seat: T2sh; Front passenger's seat: T2sj; Rear seats: T2sk) |
| J | Multi-pin connector, 18-pin (Driver's seat: T18sj; Front passenger's seat: T18sk; Rear seats: T18s) |
| K | Multi-pin connector, 6-pin (Driver's seat: T6sk; Front passenger's seat: T6sp; Rear seats: T6sl) |
| L | Multi-pin connector, 6-pin (Driver's seat: T6sl; Front passenger's seat: T6sq; Rear seats: T6so) |
| M | Multi-pin connector, 6-pin (Driver's seat: T6sm; Front passenger's seat: T6sr; Rear seats: T6sw) |
| N | Multi-pin connector, 6-pin (Driver's seat: T6sn; Front passenger's seat: T6ss; Rear seats: T6sx) |
| P | Multi-pin connector, 16-pin (Driver's seat: T16sp; Front passenger's seat: T16sn; Rear seats: T16sl) |
